Техническое описание пневмораспределителя SH-403A

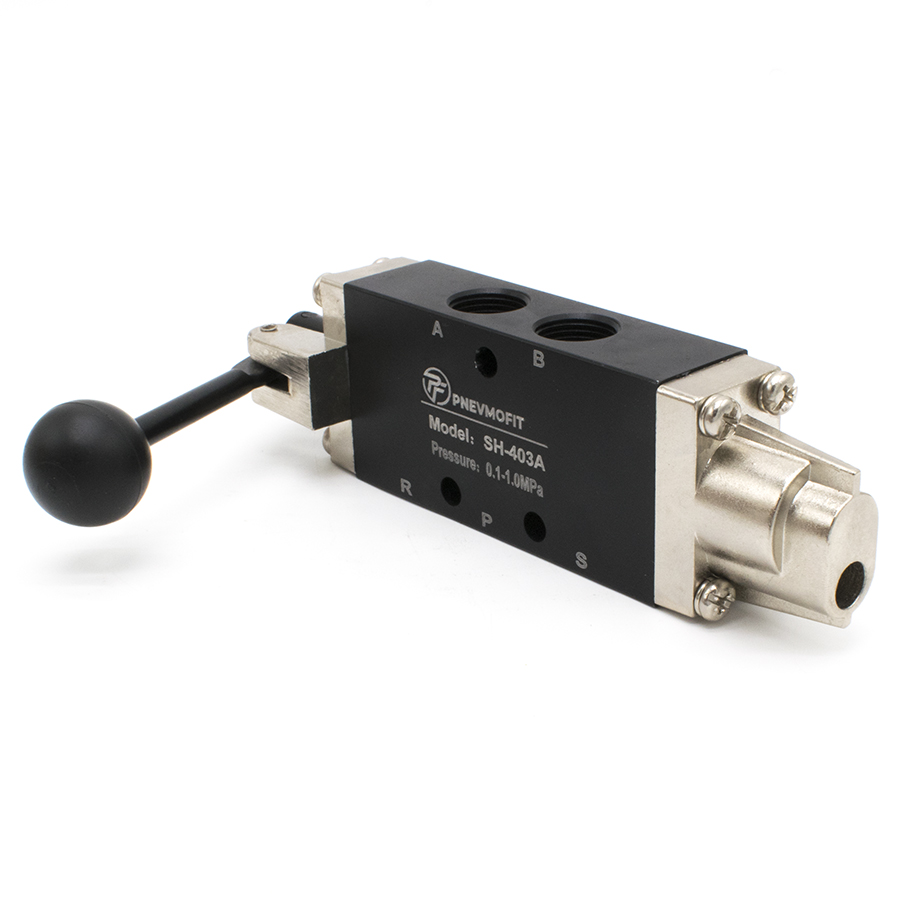

Пневматический распределитель серии SH-403A представляет собой устройство золотникового типа с ручным управлением (рычаг с пружинным возвратом), предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и эксплуатационные особенности:
- Схема распределения: 5/2 (пятилинейный, двухпозиционный), моностабильный. В исходное состояние золотник возвращается посредством воздействия возвратной пружины.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и малый вес. Уплотнения из эластомера NBR гарантируют герметичность соединений в широком диапазоне температур.
- Монтаж: Присоединительные порты имеют внутреннюю трубную цилиндрическую резьбу G3/8", обеспечивающую высокую пропускную способность.
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) с содержанием масла или без него.
Технические характеристики:
- Рабочее давление: 0 – 0.8 МПа (0 – 8 Бар);
- Максимально допустимое давление: 1.0 МПа (10 Бар);
- Диапазон рабочих температур: от -20°C до +70°C;
- Тип управления: механический рычаг с фиксацией исходного положения пружиной.
Изделие спроектировано с учетом стандартов безопасности и надежности, предъявляемых к элементам пневматических логических и исполнительных цепей.
