Техническое описание пневмораспределителя SH-402A

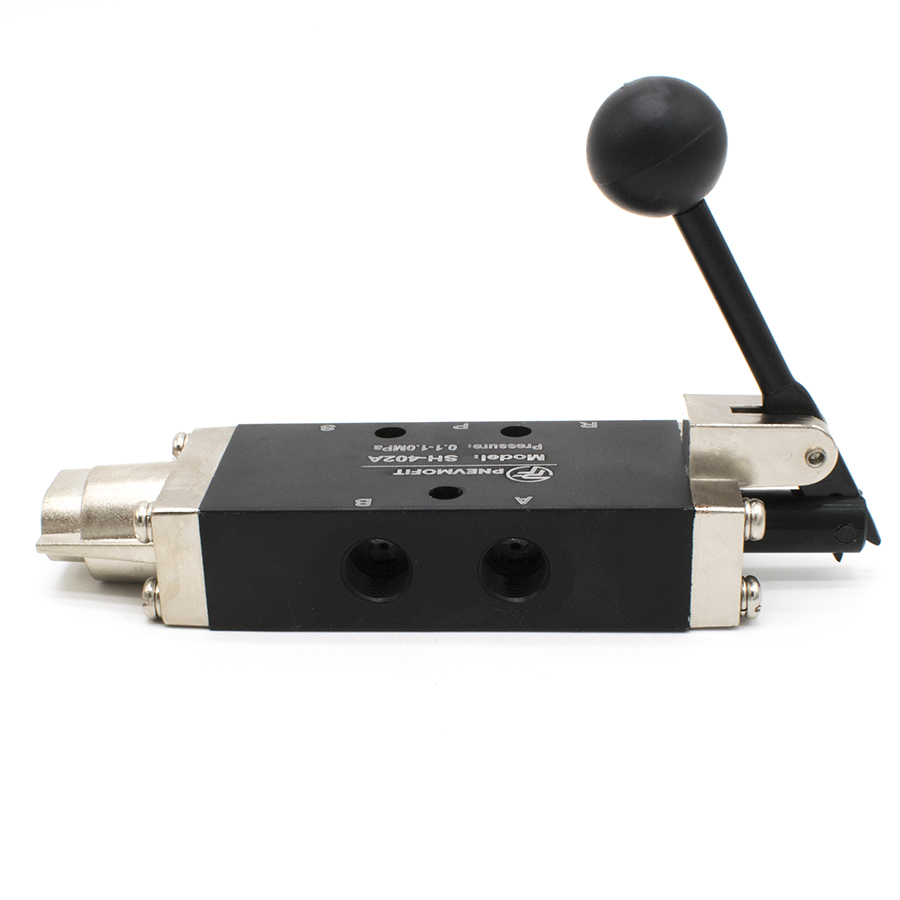

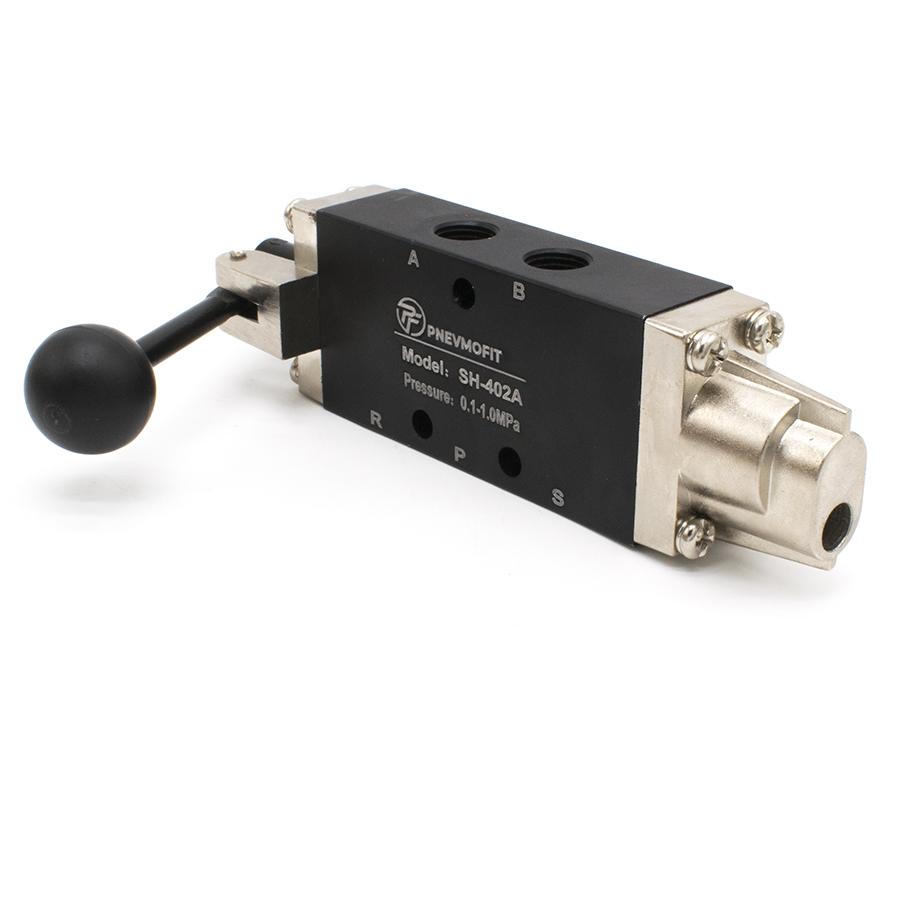

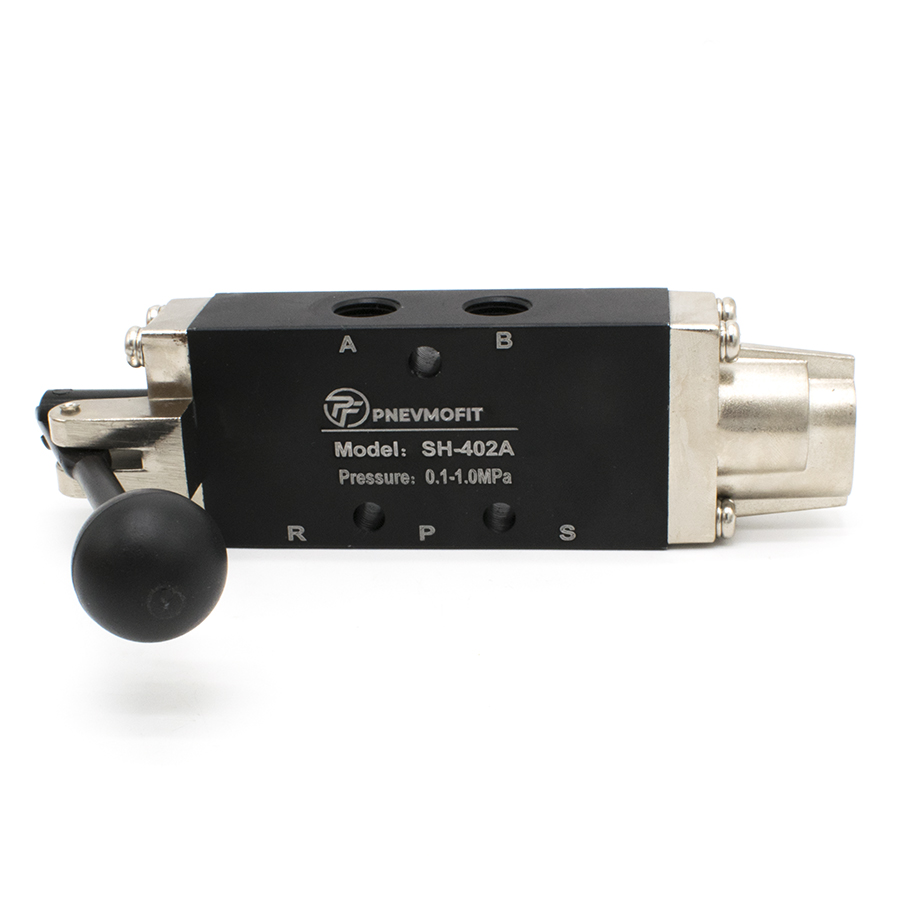

Пневмораспределитель серии SH-402A представляет собой промышленное устройство золотникового типа, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах управления. Устройство функционирует по логической схеме 5/2 (пятилинейный, двухпозиционный) и оснащено механизмом ручного управления с пружинным возвратом в исходное состояние (моностабильное исполнение).
Конструктивные особенности и эксплуатационные параметры:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Уплотнения: Применение эластомера NBR гарантирует герметичность подвижных соединений и сохранение физико-химических свойств в диапазоне температур от -20 °C до +70 °C.
- Механизм: Ручной привод рычажного типа обеспечивает четкую фиксацию позиций и высокую надежность при интенсивной эксплуатации.
- Стандартизация: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические характеристики:
- Тип управления: Ручное (рычаг) с возвратной пружиной;
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм);
- Номинальное давление: 0.8 МПа (8 Бар);
- Максимально допустимое давление: 1.0 МПа (10 Бар);
- Присоединительная резьба (вход/выход/выхлоп): G1/4";
- Пропускная способность: Высокая линейная проводимость за счет оптимизированной геометрии внутренних каналов.
