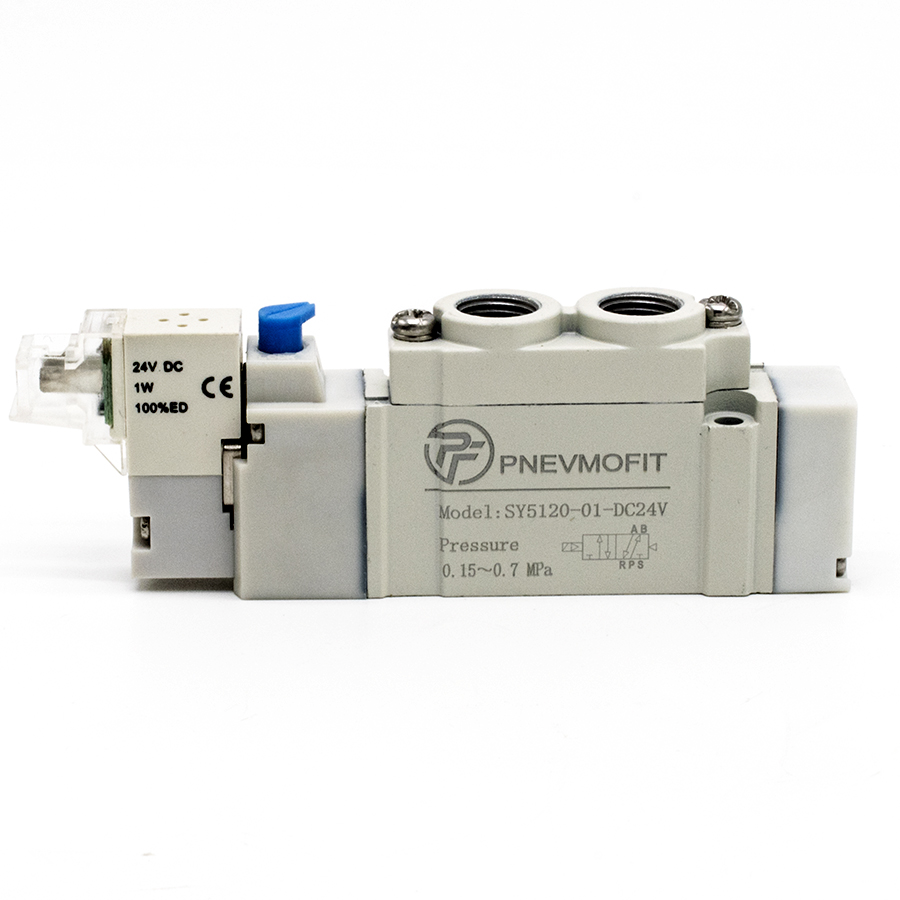

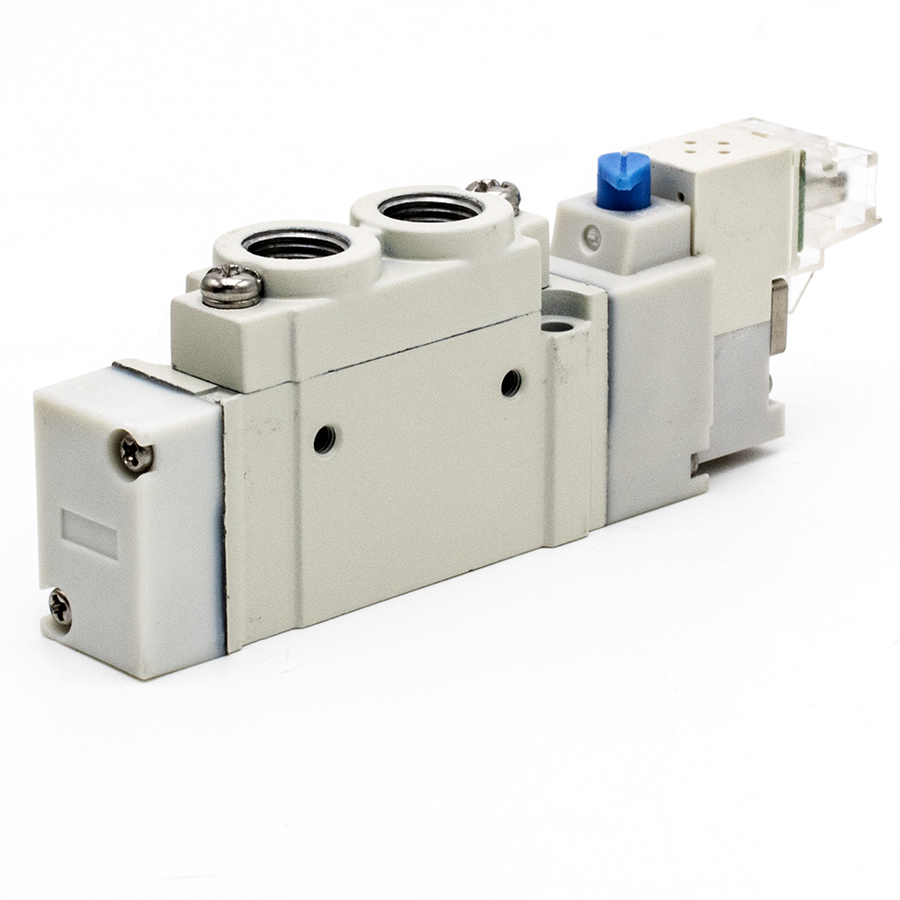

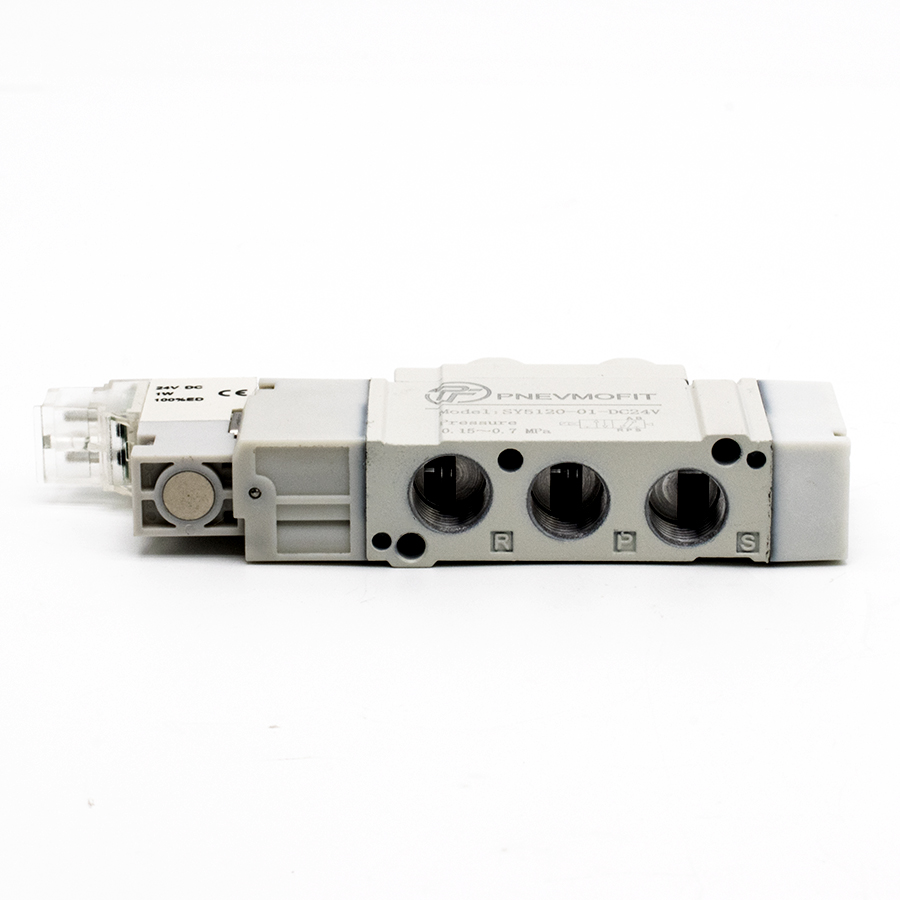

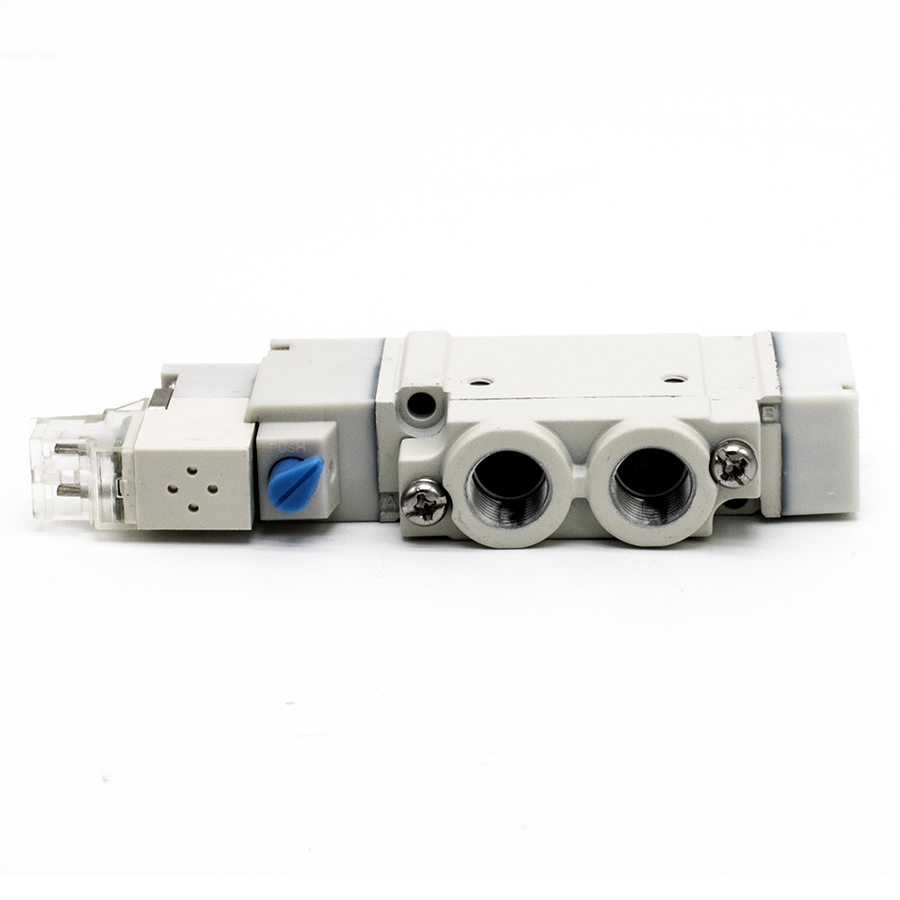

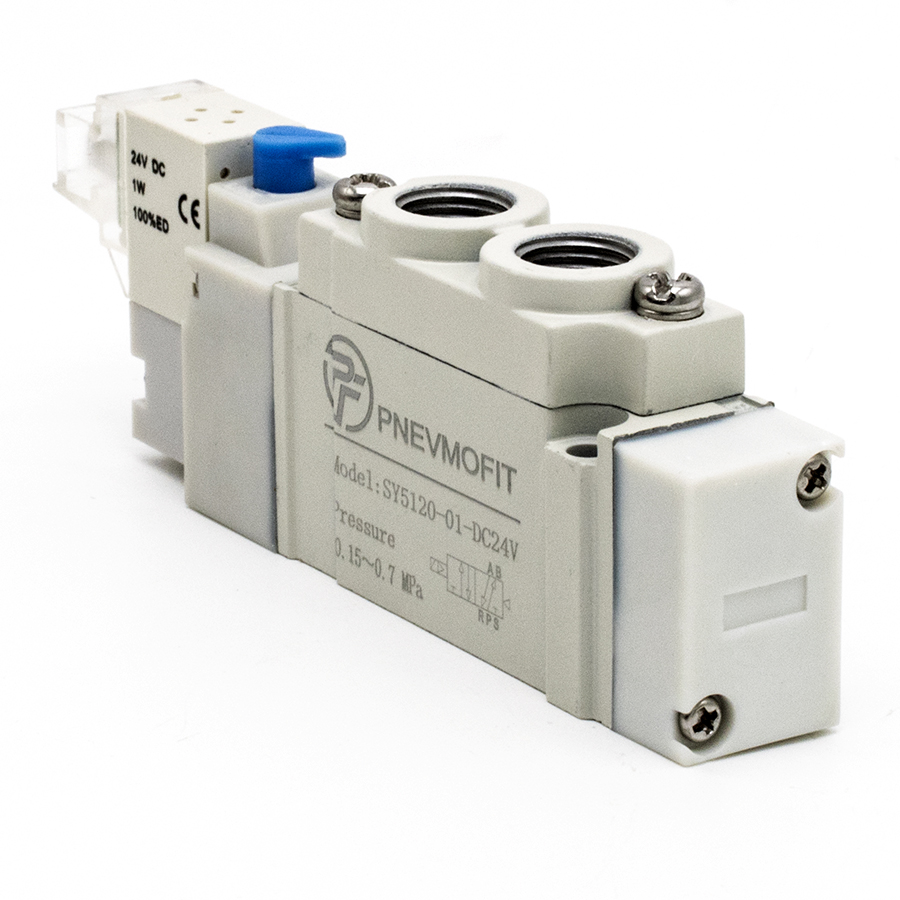

Техническое описание пневмораспределителя SY5120-01-DC24V
Пневматический распределитель серии SY5120-01-DC24V представляет собой электропневматическое устройство золотникового типа, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 31061-2011 в части общих технических условий для пневмоприводов.
Конструктивные и функциональные особенности:
- Тип распределителя: 5-линейный, 2-позиционный (5/2), моностабильный с пружинным возвратом в исходное состояние.
- Исполнение: Индивидуальный монтаж или установка на многостанционную плиту. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Привод: Одностороннее электромагнитное управление с пилотным клапаном. Катушка рассчитана на постоянный ток 24В (DC) с допустимым отклонением напряжения ±10%.
- Класс защиты: Соответствует IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
Технические регламенты:
Эксплуатация устройства должна осуществляться в соответствии с ГОСТ 12.2.101-84, обеспечивающим безопасность пневматических систем. Среда эксплуатации — сжатый воздух, очищенный до уровня не менее 40 мкм, что соответствует требованиям к качеству воздуха по ГОСТ 17433-80.
Основные параметры:
- Рабочее давление: 0.15 – 0.7 МПа (1.5 - 7 Бар).
- Максимальная частота срабатывания: до 5 Гц.
- Присоединительная резьба: G1/8".
- Температурный диапазон: от -10 до +50°C.
