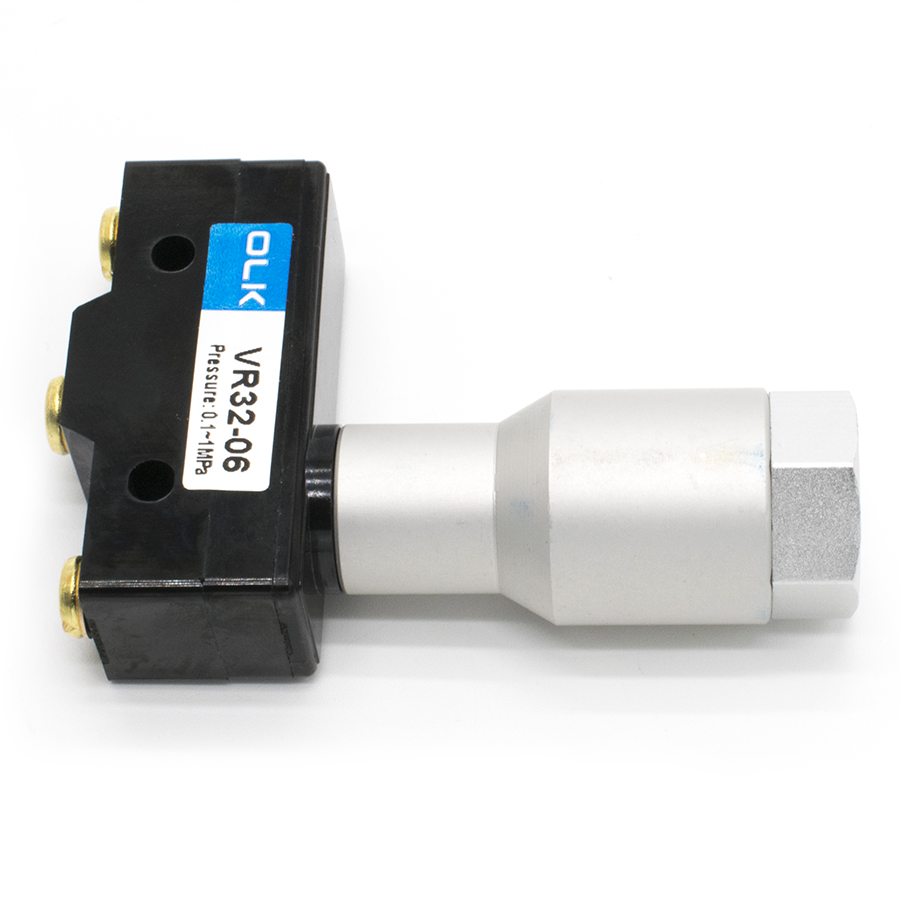

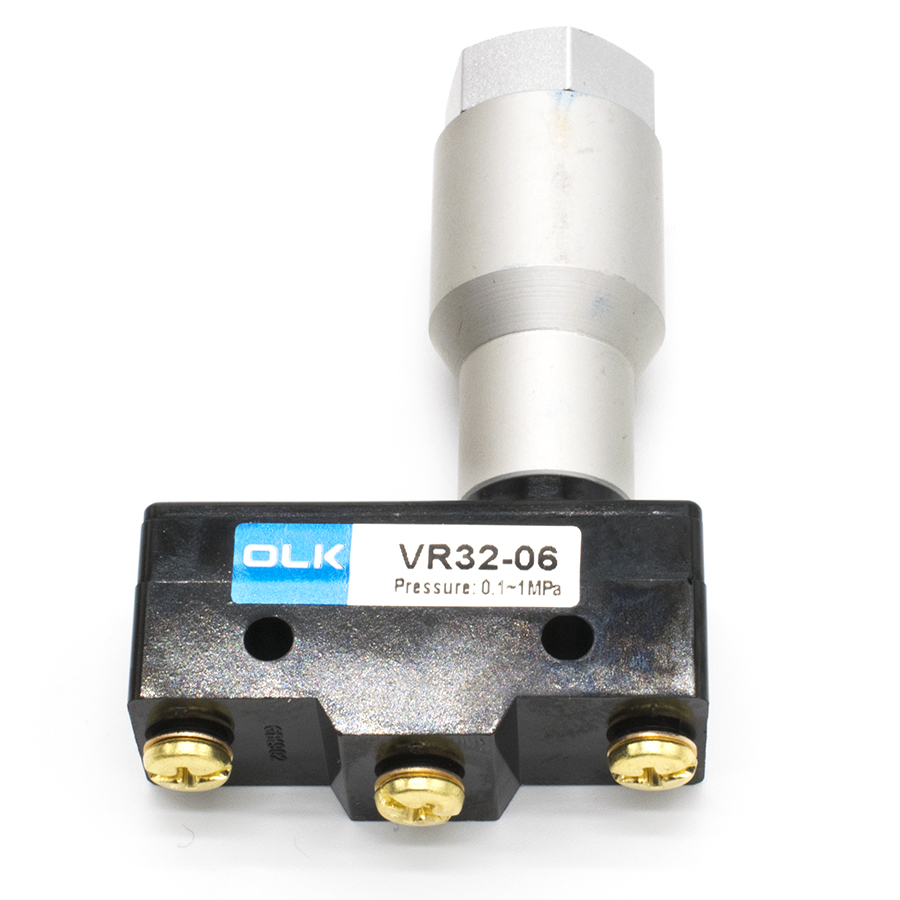

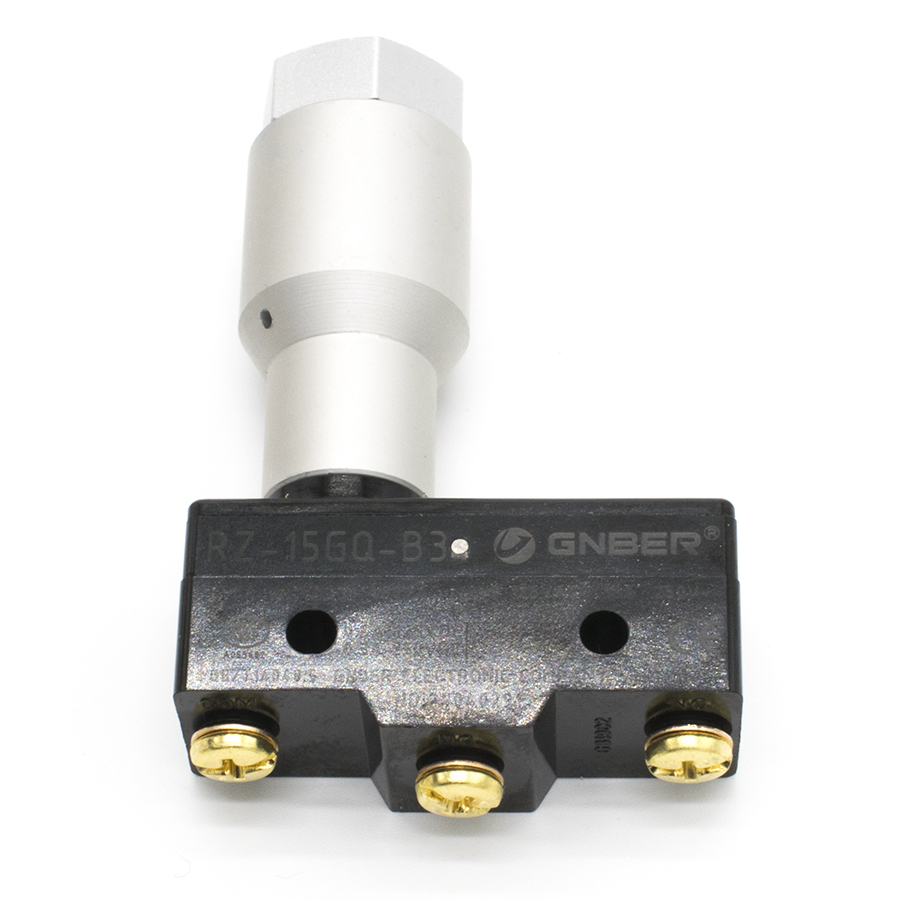

Техническое описание пневмовыключателя VR32-06
Пневматический выключатель (преобразователь пневмоэлектрический) серии VR32-06 предназначен для коммутации электрических цепей управления при достижении заданного уровня давления в пневматической системе. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических условий для пневматических приводов и устройств.
Конструктивные особенности и принцип работы
Устройство выполнено в корпусе из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и механическую прочность. Внутренний механизм использует мембранно-поршневой принцип преобразования энергии сжатого воздуха в механическое перемещение контактной группы. При подаче давления рабочей среды на входной порт G1/8", происходит воздействие на чувствительный элемент, который замыкает или размыкает электрические контакты в зависимости от их исходного состояния (1Н.З. + 1Н.О.).
Технические характеристики:
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм);
- Диапазон рабочего давления: 0.1 – 1.0 МПа (1-10 Бар);
- Максимально допустимое давление: 1.5 МПа (15 Бар);
- Температурный режим эксплуатации: от +5 °C до +50 °C;
- Тип присоединительной резьбы: G1/8" (трубная цилиндрическая по ГОСТ 6357-81);
- Конфигурация контактов: перекидной контакт (1 нормально закрытый + 1 нормально открытый).
Данный пневмовыключатель характеризуется высокой точностью срабатывания и стабильностью гистерезиса, что позволяет использовать его в автоматизированных системах промышленного оборудования для контроля циклов работы и обеспечения безопасности пневмосистем.
