Техническое описание: Предохранительный клапан Atos HM-011/210

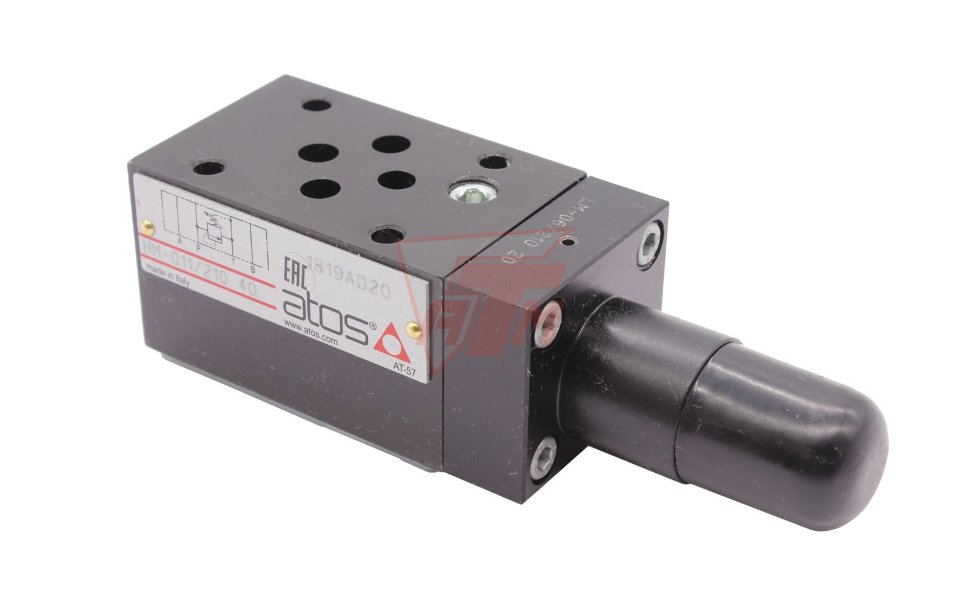

Модульный предохранительный клапан Atos HM-011/210 представляет собой двухступенчатый гидравлический аппарат со сбалансированной тарельчатой головкой, предназначенный для ограничения давления в гидросистемах и защиты исполнительных механизмов от перегрузок. Данное устройство обеспечивает сброс рабочей жидкости в линию слива при достижении заданного порога давления.
Технические характеристики и особенности конструкции:
- Принцип действия: Двухступенчатый клапан непрямого действия со сбалансированным затвором, что обеспечивает высокую стабильность настройки и минимальный гистерезис.
- Монтаж: Модульное исполнение (плиточный монтаж) согласно стандарту ISO 4401 (условный проход 6 мм), что соответствует требованиям ГОСТ 20245-74 в части присоединительных размеров гидроаппаратуры.
- Гидравлические параметры: Максимальное рабочее давление в системе до 350 бар, диапазон регулировки конкретной модели — до 210 бар. Максимальный расход составляет 60 л/мин.
- Регулировка: Осуществляется посредством регулировочного винта, защищенного металлическим колпачком.
Эксплуатационные параметры:
Клапан предназначен для работы в составе гидролиний P (напорная линия). Конструкция корпуса и внутренних элементов оптимизирована для снижения потерь давления и обеспечения длительного срока службы в условиях высокоцикличных нагрузок. Соответствие стандартам ГОСТ и ISO гарантирует взаимозаменяемость с аналогичными узлами модульного монтажа типоразмера CETOP 03.
