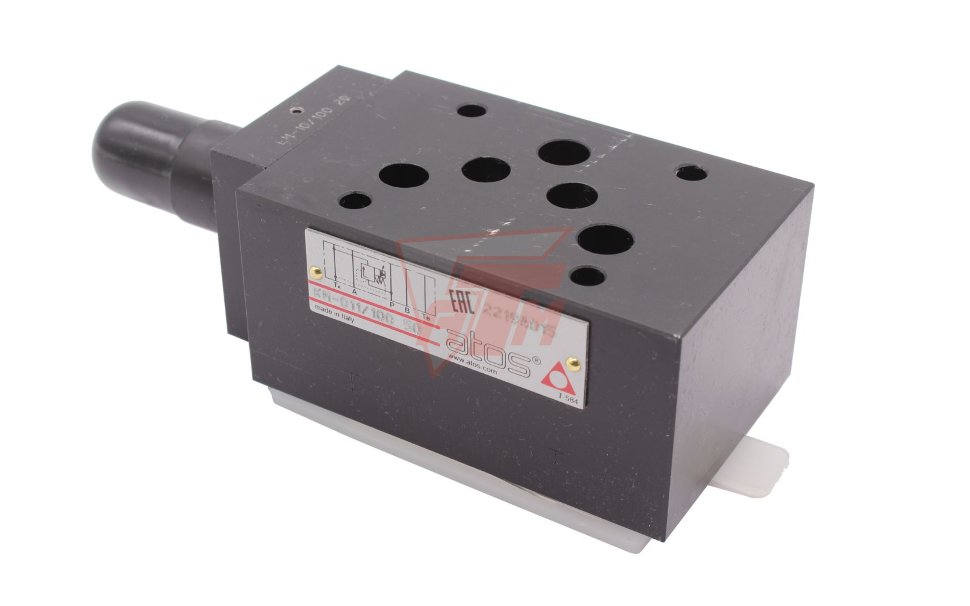

Техническое описание: Клапан модульный предохранительный Atos KM-011/100
Клапан модели KM-011/100 производства компании ATOS представляет собой гидравлический аппарат модульного исполнения, предназначенный для ограничения давления в гидросистемах и защиты их от перегрузок. Данное устройство является двухступенчатым предохранительным клапаном со сбалансированной тарельчатой головкой, что обеспечивает высокую стабильность работы при различных режимах расхода.
Технические характеристики и параметры:
- Условный проход (DN): 10 мм, что соответствует международному стандарту CETOP 05.
- Максимальное рабочее давление: до 350 бар (в зависимости от исполнения корпуса).
- Диапазон настройки: до 100 бар.
- Максимальный расход: 120 л/мин.
- Тип монтажа: Модульный (плиточный) монтаж, обеспечивающий компактность гидросистемы и минимизацию утечек.
- Стандартизация: Присоединительная поверхность и технические параметры соответствуют требованиям ГОСТ 20245-81, что гарантирует взаимозаменяемость с аналогичными узлами.
Конструктивные особенности:
Клапан KM-011/100 устанавливается в вертикальный стек (модульную сборку) под распределителем. Регулировка давления осуществляется путем воздействия на настроечный винт, защищенный колпачком. Использование сбалансированного затвора позволяет минимизировать влияние изменения расхода на установленное давление срабатывания. Конструкция рассчитана на эксплуатацию в тяжелых промышленных условиях с использованием минеральных масел или синтетических жидкостей, обладающих смазывающими свойствами.
