Техническое описание модульного предохранительного клапана Atos HM-013/350

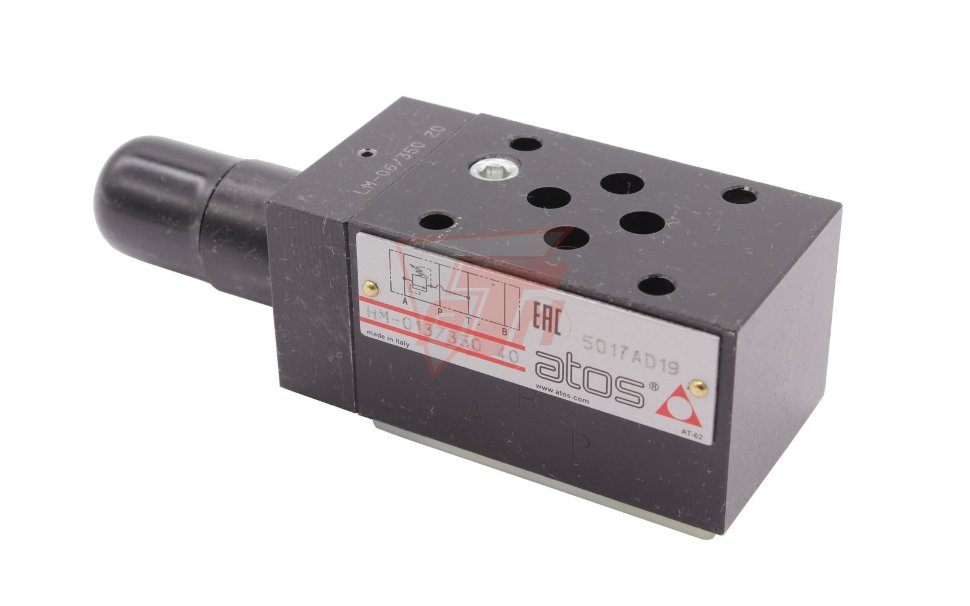

Модульный предохранительный клапан Atos HM-013/350 представляет собой двухступенчатый гидроаппарат со сбалансированным основным золотником (тарельчатой головкой), предназначенный для ограничения давления в гидравлических системах и защиты их от перегрузок. Данное устройство выполнено в модульном исполнении стандарта CETOP 03 (ISO 4401), что обеспечивает компактность сборки гидросистемы без использования трубопроводов между компонентами.
Конструктивные и эксплуатационные особенности:
- Принцип действия: Клапан обеспечивает сброс избыточного потока рабочей жидкости в линию слива при достижении заданного порога давления. Двухступенчатая архитектура гарантирует высокую стабильность работы и минимальный гистерезис при изменении расхода.
- Технические параметры: Максимальное рабочее давление устройства составляет 350 бар при номинальном расходе до 60 л/мин. Условный проход (DN) — 6 мм.
- Регулировка: Настройка давления срабатывания осуществляется механическим путем.
- Рабочая среда: Эксплуатация допускается на минеральных маслах и синтетических жидкостях с соответствующими смазывающими свойствами. Требуемый класс промышленной чистоты — не ниже 21/19/16 по ISO 4406.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом международных стандартов ISO 4401. На территории РФ технические характеристики и методы испытаний соответствуют требованиям ГОСТ 20245-81 и ГОСТ 31177-2003 в части обеспечения безопасности и функциональности гидравлического оборудования объемных гидроприводов.
