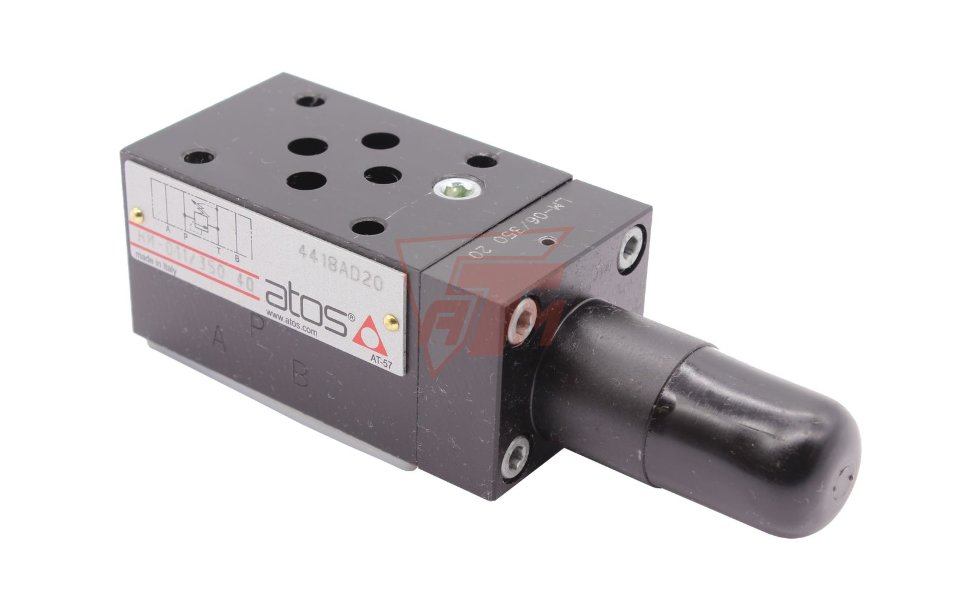

Техническое описание модуля Atos HM-011/350/BT
Предохранительный гидроклапан Atos HM-011/350/BT представляет собой двухступенчатый аппарат модульного исполнения, предназначенный для ограничения давления в гидравлических системах и защиты их от механических перегрузок. Конструкция со сбалансированной тарельчатой головкой обеспечивает высокую стабильность поддержания установленного давления при изменении расхода рабочей жидкости.
Технические характеристики и функциональные особенности:
- Типоразмер: Условный проход DN 6 мм, соответствующий монтажной поверхности ISO 4401-03-02-0-05 (CETOP 03).
- Гидравлическая схема: Модификация HM-011 обеспечивает контроль давления в линии P с разгрузкой в линию T.
- Регулирование: Максимальное рабочее давление составляет 350 бар. Настройка осуществляется посредством регулировочного винта.
- Пропускная способность: Максимальный расход составляет 60 л/мин, что гарантирует эффективный сброс избыточного объема жидкости.
- Эксплуатационные параметры: Изделие соответствует требованиям ГОСТ 20245-81 в части параметров гидроклапанов давления.
Конструкция и монтаж:
Модульный монтаж (сэндвич-исполнение) позволяет устанавливать клапан непосредственно под распределителем или другими модульными элементами без использования трубопроводов. Корпус изготовлен из высокопрочного чугунного литья, внутренние компоненты проходят прецизионную механическую и термическую обработку для обеспечения длительного ресурса и минимальных внутренних утечек.
Требования к рабочей среде:
Функционирование клапана должно обеспечиваться применением минеральных масел с кинематической вязкостью от 15 до 100 мм²/с. Чистота рабочей жидкости должна соответствовать классу 21/19/16 по ISO 4406 (или 10 классу по ГОСТ 17216) для предотвращения преждевременного износа прецизионных пар.
