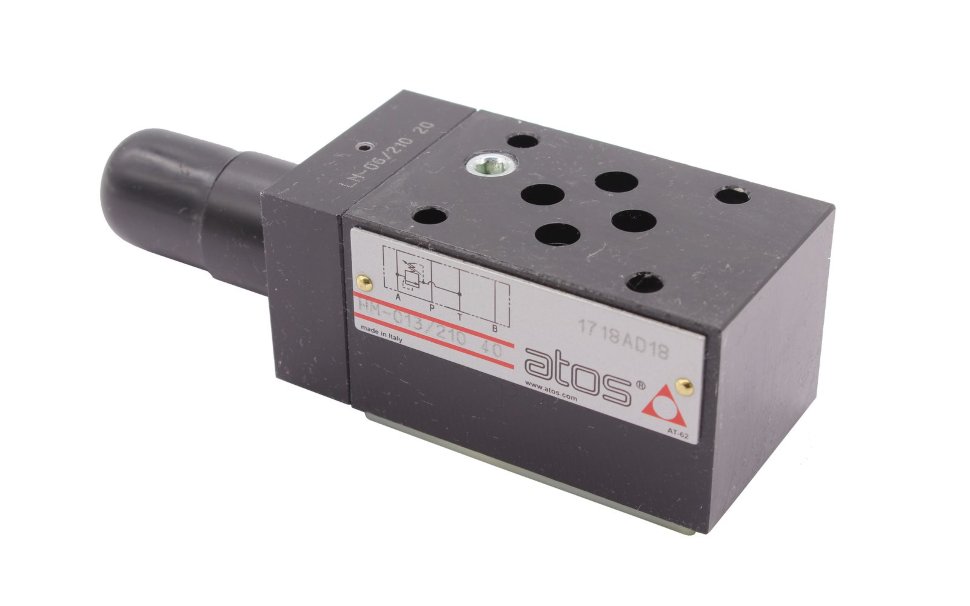

Техническое описание клапана Atos HM-013/210
Модульный предохранительный клапан Atos HM-013/210 представляет собой двухступенчатый гидроаппарат со сбалансированной тарельчатой головкой, предназначенный для ограничения давления в гидравлических контурах. Конструкция обеспечивает высокую стабильность настройки и минимальный гистерезис при изменении расхода рабочей жидкости.
Технические характеристики и эксплуатационные параметры:
- Функциональное назначение: Ограничение максимального давления в линии P со сбросом в линию T.
- Максимальное рабочее давление: До 350 бар (диапазон настройки данной модели — до 210 бар).
- Максимальный расход: До 60 л/мин.
- Условный проход: 6 мм (соответствует стандарту CETOP 03).
- Монтажный интерфейс: Соответствует международному стандарту ISO 4401 и отечественному ГОСТ 20245-81, что обеспечивает взаимозаменяемость с аналогичными модульными компонентами.
Конструктивные особенности:
Клапан выполнен в модульном исполнении, что позволяет осуществлять монтаж в вертикальный стек без использования дополнительных трубопроводов. Регулировка давления осуществляется с помощью винта (или опционально рукоятки). Сбалансированная конструкция золотника второй ступени гарантирует надежное срабатывание и защиту системы от кавитации и избыточных нагрузок.
Требования к рабочей среде:
Для обеспечения заявленного ресурса эксплуатации необходимо использование минеральных масел с вязкостью в диапазоне 15–100 мм²/с и соблюдение класса чистоты не ниже ISO 4406 21/19/16. Эксплуатация должна соответствовать нормам технического регламента и требованиям ГОСТ в части промышленной гидравлики.
