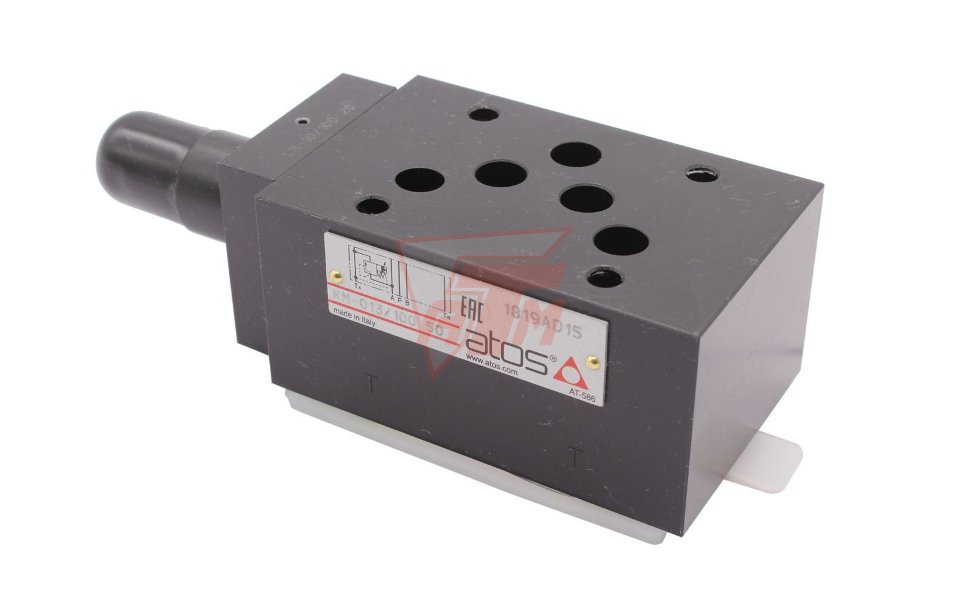

Техническое описание: Клапан модульный предохранительный Atos KM-013/100
Модульный предохранительный клапан Atos KM-013/100 представляет собой двухступенчатый гидроаппарат со сбалансированным тарельчатым затвором, предназначенный для ограничения давления в гидравлических контурах и защиты системы от механических перегрузок. Данный компонент спроектирован для монтажа в вертикальные стеки (модульный монтаж) в соответствии с международными стандартами интерфейса ISO 4401.
Конструктивные и эксплуатационные особенности:
- Функциональное назначение: Ограничение давления в линии P со сбросом рабочей жидкости в линию T.
- Гидравлические параметры: Максимальное рабочее давление составляет 350 бар, при этом диапазон регулировки конкретной модели KM-013/100 ограничен значением до 100 бар. Максимальный объемный расход достигает 120 л/мин.
- Монтаж: Соответствует типоразмеру CETOP 05 (DN 10). Присоединительная поверхность выполнена согласно ГОСТ 31177-2003 (международный стандарт ISO 4401), что обеспечивает полную взаимозаменяемость с аналогичными узлами других производителей.
- Регулировка: Настройка давления осуществляется посредством винта (или опционально регулировочной рукоятки). Поворот по часовой стрелке увеличивает значение давления срабатывания.
- Материалы и ресурс: Корпус изготовлен из высокопрочного чугунного литья, внутренние компоненты проходят прецизионную механическую обработку и термоукрепление для обеспечения высокой повторяемости срабатывания и длительного срока службы.
Технические характеристики:
- Условный проход: 10 мм;
- Максимальное давление: 350 бар;
- Диапазон настройки: до 100 бар;
- Пропускная способность: до 120 л/мин;
- Стандарт интерфейса: ГОСТ 31177-2003 / ISO 4401-05-04-0-05.
Клапан KM-013/100 характеризуется низким уровнем гидравлических потерь и высокой стабильностью поддержания установленного давления вне зависимости от колебаний расхода в системе.
