Техническое описание клапана Atos HM-013/100/BT

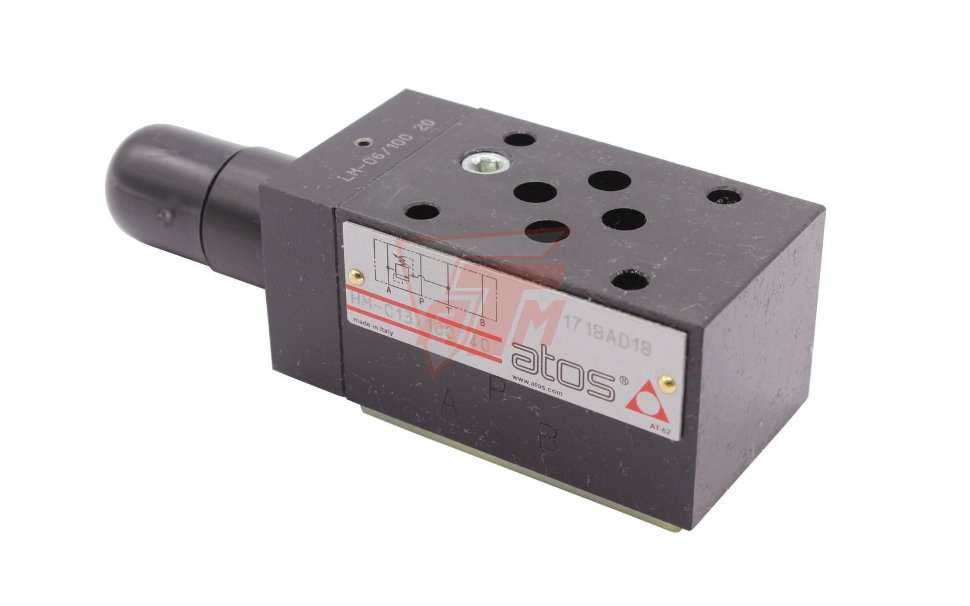

Модульный предохранительный клапан Atos HM-013/100/BT представляет собой гидроаппарат непрямого действия (двухступенчатый) со сбалансированным основным золотником тарельчатого типа. Данное устройство предназначено для ограничения максимального давления в гидравлических системах и защиты исполнительных механизмов от перегрузок.
Клапан выполнен в модульном исполнении для вертикального монтажа в стеки (плиты) стандарта CETOP 03 (ISO 4401-03). Присоединительные поверхности и габаритные размеры соответствуют требованиям ГОСТ 20245-81, что обеспечивает взаимозаменяемость с отечественными и зарубежными аналогами соответствующего типоразмера.
Технические характеристики и функциональные особенности:
- Конструктивная схема: Одиночный клапан, обеспечивающий ограничение давления в линии P со сбросом рабочей жидкости в линию T.
- Гидравлические параметры: Максимальный расход составляет 60 л/мин при номинальном давлении в системе до 350 бар. Диапазон настройки данной модификации ограничен пределом 100 бар.
- Регулирование: Настройка давления срабатывания осуществляется посредством регулировочного винта с внутренним шестигранником, защищенного колпачком (исполнение BT).
- Материалы: Корпус изготовлен из высокопрочного чугунного литья, внутренние компоненты проходят прецизионную механическую и термическую обработку. Уплотнения стандарта NBR обеспечивают герметичность в широком диапазоне температур.
Аппарат отличается высокой стабильностью поддержания установленного давления и низким уровнем шума при работе. Модульный монтаж позволяет минимизировать количество трубопроводных соединений, снижая риск утечек и упрощая обслуживание гидросистемы.
