Техническое описание модульного редукционного клапана Atos HG-034/50

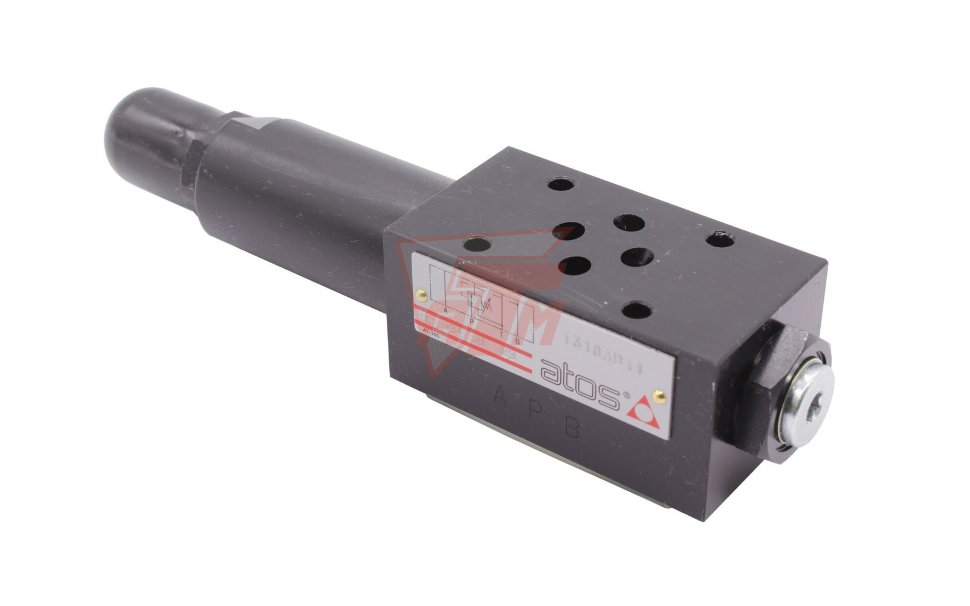

Модульный редукционный клапан прямого действия серии HG, модель HG-034/50, предназначен для снижения давления в линии P и поддержания его на заданном уровне в исполнительных механизмах гидросистемы. Конструкция клапана соответствует международному стандарту CETOP 03 (ISO 4401-03) и отечественному ГОСТ 20245-81 в части присоединительных размеров и технических требований к гидроаппаратуре модульного монтажа.
Технические характеристики и эксплуатационные параметры:
- Функциональное назначение: Редуцирование давления в линии P (канал управления).
- Условный проход (DN): 6 мм, что обеспечивает номинальный расход рабочей жидкости до 50 л/мин.
- Максимальное рабочее давление: Входное давление в системе может достигать 350 бар.
- Диапазон настройки: Регулировка редуцированного давления в пределах от 7 до 50 бар.
- Тип регулировки: Ручная настройка с помощью регулировочного винта под защитным колпачком.
- Рабочая среда: Гидравлические масла с индексом вязкости согласно DIN 51524...535. Рекомендуемая кинематическая вязкость составляет 15–380 мм²/с при температуре от -20°C до +80°C.
- Требования к фильтрации: Для обеспечения надежной работы прецизионных пар клапана необходима фильтрация рабочей жидкости не хуже 25 мкм (класс чистоты ISO 4406 21/19/16).
Клапан HG-034/50 характеризуется высокой стабильностью поддержания давления при колебаниях входного потока и минимальным внутренним дренажем. Модульное исполнение позволяет производить монтаж непосредственно под распределителем без использования дополнительных трубопроводов, что снижает габариты гидростанции и риск утечек.
Изделие сертифицировано и соответствует техническим регламентам безопасности гидравлического оборудования, включая нормы ГОСТ 20245-81.
