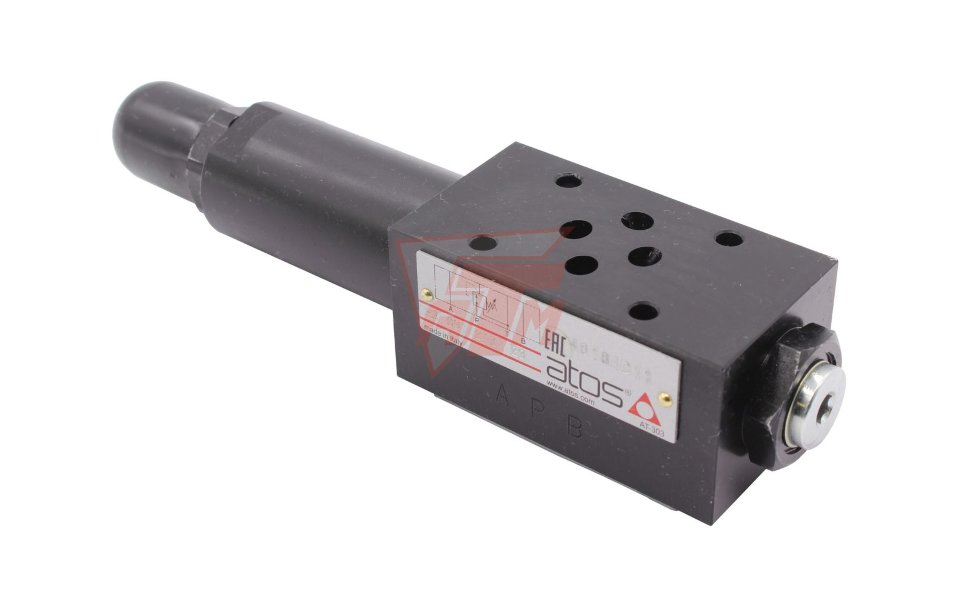

Техническое описание редукционного клапана Atos HG-031/210/BT
Модульный редукционный клапан прямого действия Atos HG-031/210/BT предназначен для снижения давления в линии P гидросистемы и поддержания его на заданном уровне. Устройство функционирует по принципу нормально открытого клапана, обеспечивая свободный поток рабочей жидкости до момента достижения давления настройки в отводной линии.
Конструктивные особенности и принцип работы
Клапан выполнен в модульном исполнении для монтажа в стек (плиточный монтаж) согласно международному стандарту ISO 4401 (типоразмер 06). Конструкция соответствует требованиям ГОСТ 26890-86 в части присоединительных поверхностей и технических условий для гидравлической аппаратуры модульного монтажа. Регулировка давления осуществляется вращением винта, защищенного колпачком (опция BT).
Основные технические характеристики:
- Условный проход (DN): 6 мм (CETOP 03).
- Максимальное рабочее давление: до 350 бар.
- Диапазон редуцирования: от 5 до 210 бар.
- Максимальный расход: 50 л/мин.
- Линия регулирования: Канал P.
Эксплуатационные требования
Аппарат предназначен для работы в гидравлических системах на базе минеральных масел или синтетических жидкостей, обладающих смазывающими свойствами. Для обеспечения заявленного ресурса и стабильности параметров необходимо соблюдение класса чистоты рабочей жидкости не ниже ISO 4406 21/19/16. Монтажная поверхность должна соответствовать классу шероховатости Ra 0.4 и плоскостности 0.01/100 мм.
