Техническое описание регулятора расхода Atos QV-06/6

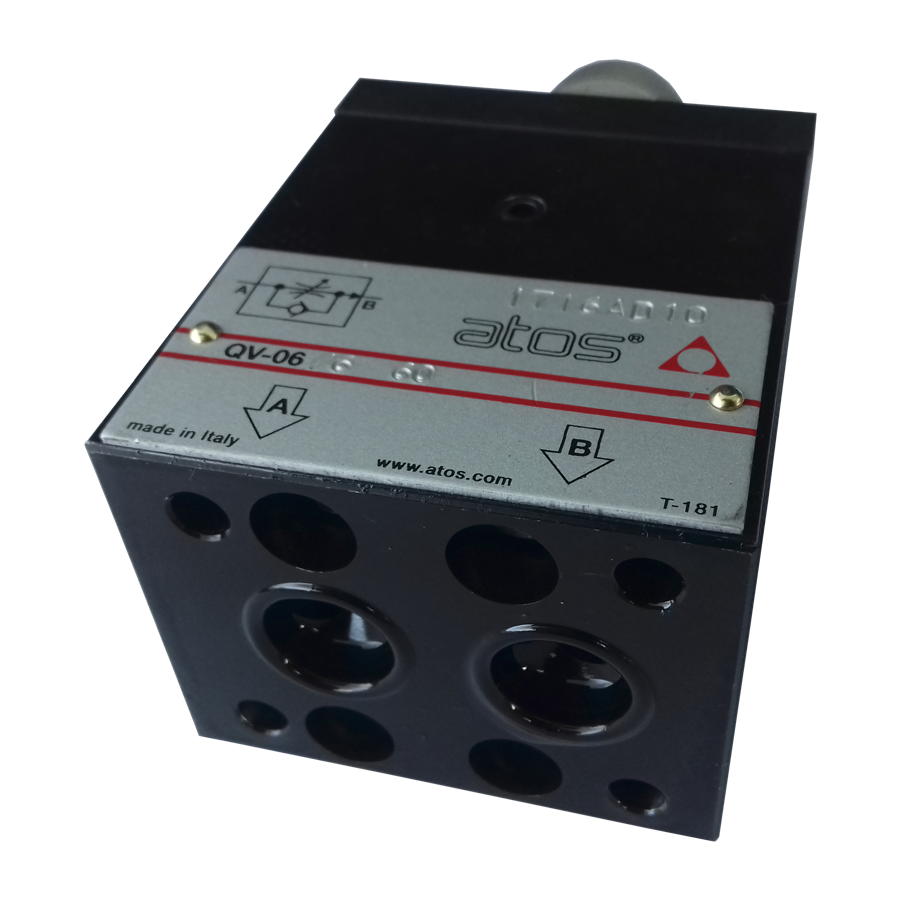

Регулятор расхода Atos QV-06/6 представляет собой прецизионный двухлинейный гидравлический дроссель с встроенным компенсатором давления. Данное устройство предназначено для поддержания стабильного расхода рабочей жидкости в гидравлическом контуре независимо от колебаний давления на входе и выходе компонента.
Конструктивные особенности и принцип работы
Аппарат выполнен в корпусе для стыкового монтажа, соответствующем международным стандартам CETOP. Интегрированный компенсатор давления обеспечивает постоянный перепад давления на регулирующей щели дросселя, что гарантирует высокую точность настройки потока. Регулировка осуществляется вращением лимба, обеспечивающего плавное изменение проходного сечения.
Технические характеристики:
- Условный проход (DN): 6 мм
- Максимальное рабочее давление: 250 бар
- Максимальный регулируемый расход: 6 л/мин
- Тип монтажа: Стыковой, согласно стандартам ISO 4401
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидроаппараты. Общие технические требования).
Эксплуатационные требования
Для обеспечения заявленного ресурса и точности регулирования необходимо использование минеральных масел с кинематической вязкостью в диапазоне 15–380 мм²/с. Рекомендуемая чистота рабочей жидкости должна быть не ниже класса 20/18/15 по ISO 4406. Температурный режим эксплуатации составляет от -20°C до +80°C. Применение данного регулятора в системах, соответствующих ГОСТ 16514-96, позволяет добиться высокой стабильности скоростных характеристик исполнительных механизмов.
