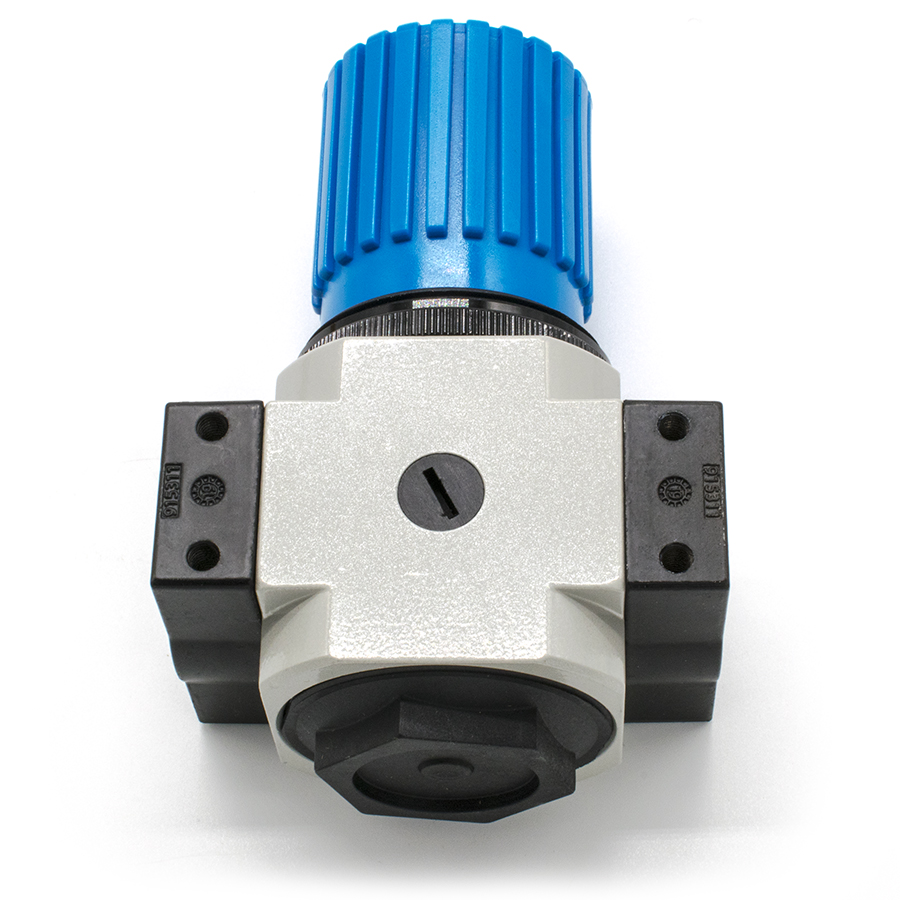

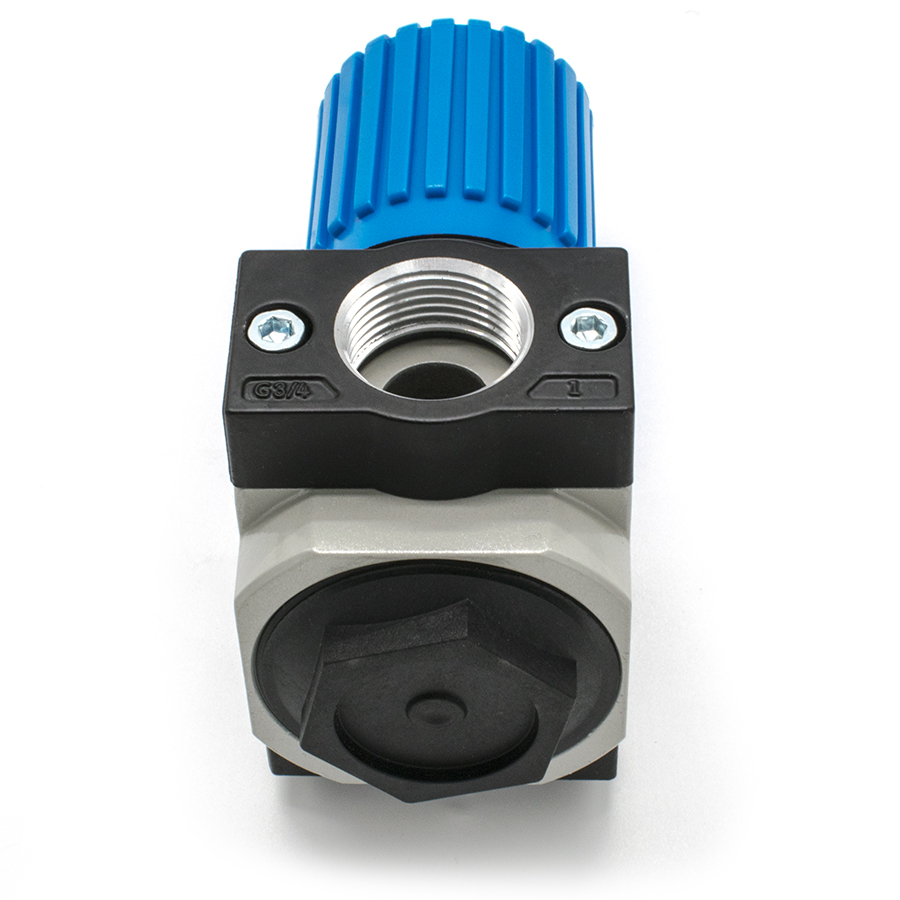

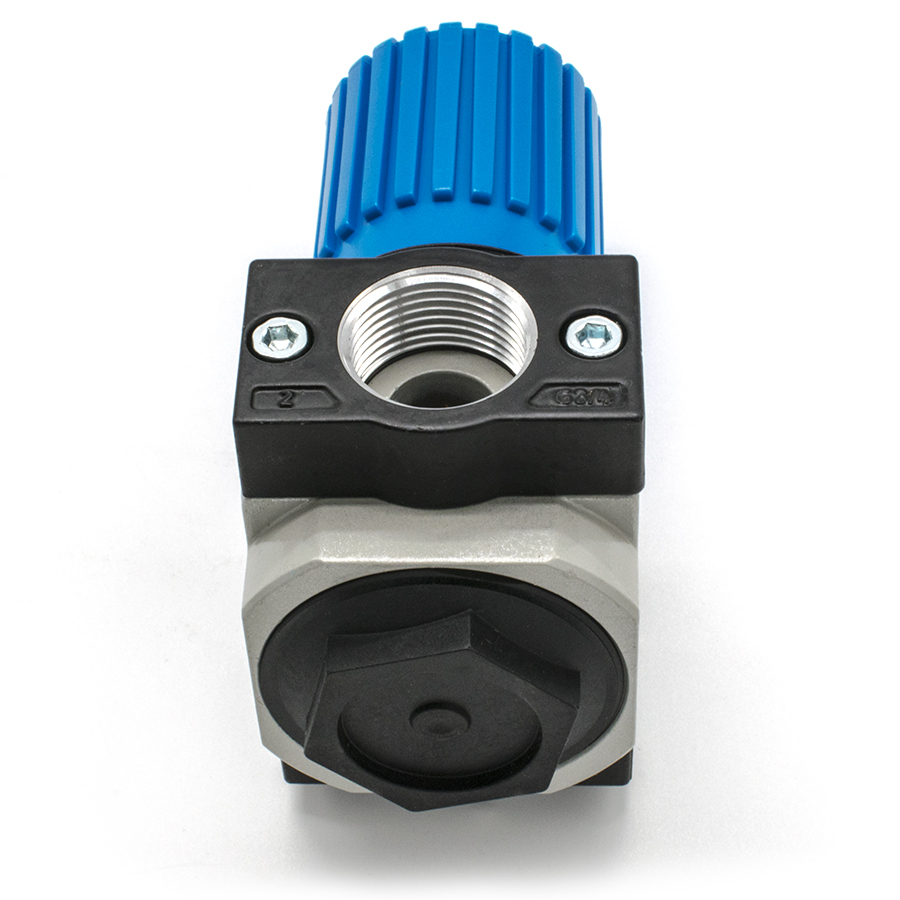

Техническое описание регулятора давления AOR-3/4-MIDI
Прецизионный регулятор давления мембранного типа серии AOR предназначен для редуцирования и автоматического поддержания заданного рабочего давления сжатого воздуха в пневматических магистралях промышленного назначения. Устройство функционирует по принципу прямого действия, обеспечивая высокую стабильность выходных параметров при колебаниях входного давления и расхода среды.
Конструктивное исполнение соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности), что позволяет интегрировать устройство в системы с высокими требованиями к подготовке рабочей среды. Регулировка осуществляется посредством поворотной рукоятки с интегрированным фиксатором, предотвращающим самопроизвольное изменение настроек вследствие вибрации.
Основные технические характеристики:
- Тип конструкции: Мембранный клапан с разгрузкой от первичного давления.
- Функционал: Стабилизация давления, сброс избыточного давления из вторичного контура (пилотный сброс).
- Монтажные возможности: Линейный монтаж в разрыв магистрали или панельная установка.
- Соответствие стандартам: Изделие спроектировано с учетом норм ГОСТ 12.2.101-84 по безопасности пневматических систем.

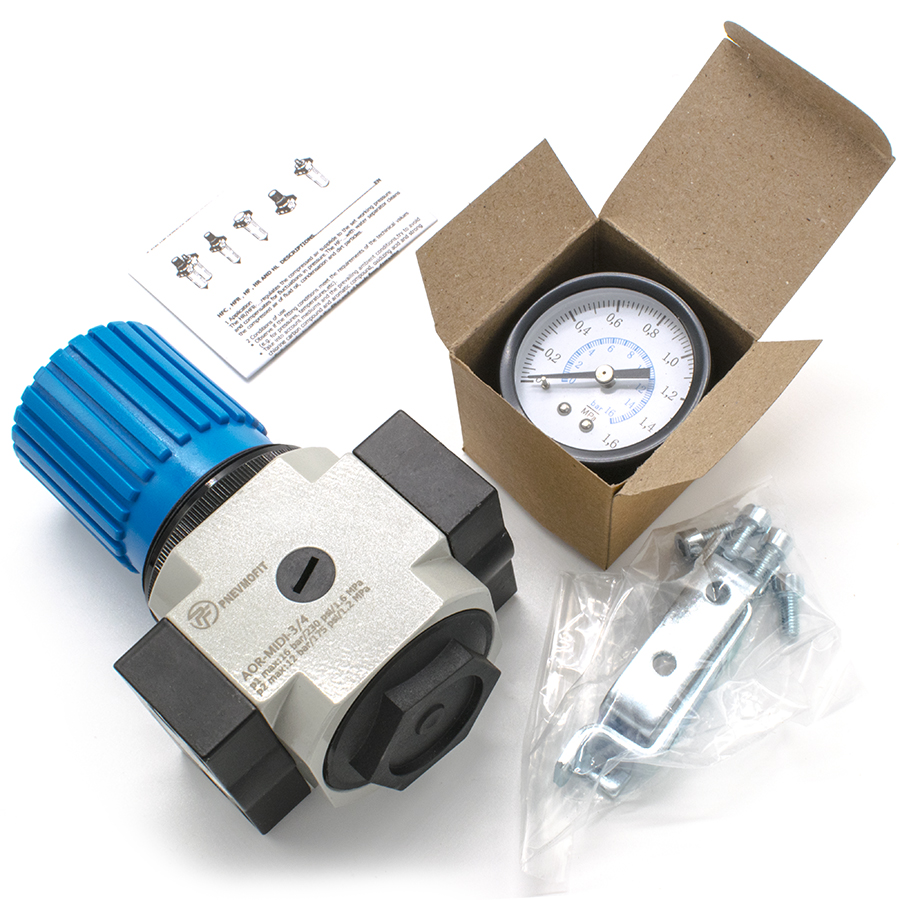

Прибор оснащен манометром OMA-50-16-1/4 для визуального мониторинга текущих показателей давления в системе. Допускается эксплуатация со сжатым воздухом, содержащим распыленное масло, при условии соблюдения непрерывности подачи смазочных материалов после начала их использования.
