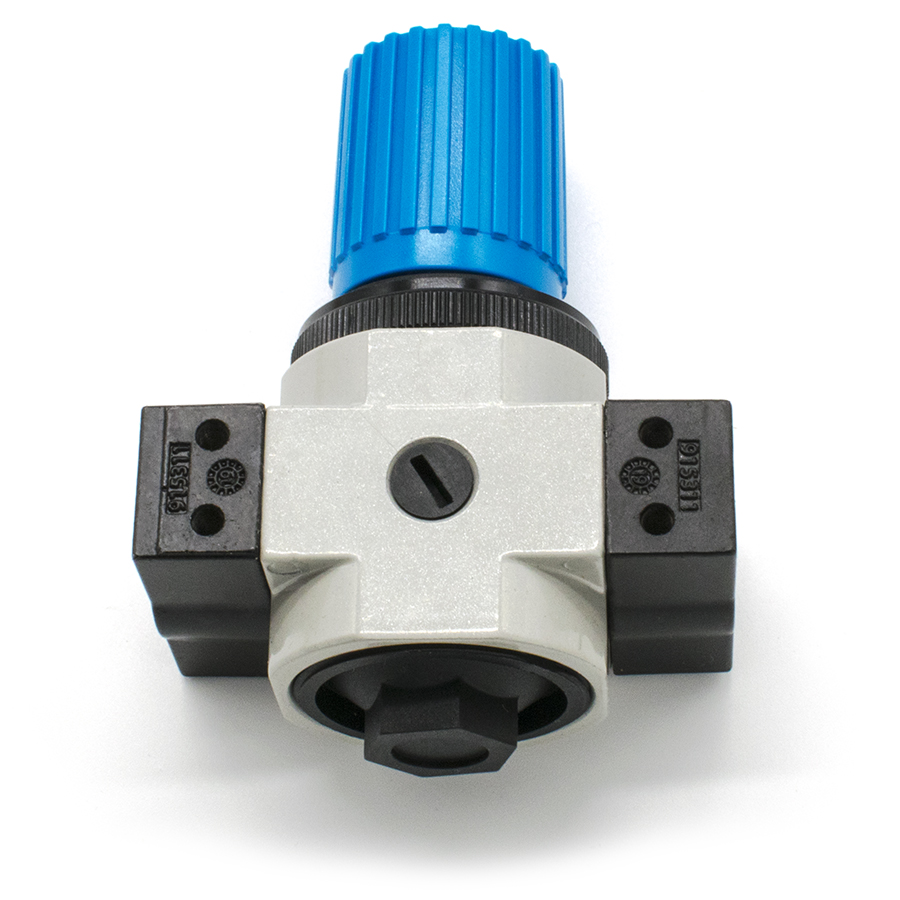

Техническое описание регулятора давления AOR-3/8-MINI
Пневматический регулятор давления серии AOR-MINI представляет собой устройство прямого действия мембранного типа, предназначенное для редуцирования давления сжатого воздуха и его автоматического поддержания на заданном уровне с высокой точностью. Конструктивное исполнение соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции).
Конструктивные особенности и принцип работы:
- Регулирующий орган: Мембранный механизм со сбросом избыточного давления (secondary exhaust), обеспечивающий стабильность выходного давления при колебаниях входного потока.
- Механизм настройки: Поворотная рукоятка с функцией фиксации (press-to-lock) для предотвращения случайного изменения рабочих параметров.
- Монтажные возможности: Модульная конструкция позволяет осуществлять линейный монтаж в магистраль или установку на панель с использованием специализированных кронштейнов.
- Контроль параметров: Интегрированный порт G1/8" с установленным манометром OMA-40-16-1/8 для мониторинга давления в реальном времени.
Технические параметры согласно регламентам:
Устройство эксплуатируется в пневмосистемах с рабочим давлением до 16 Бар. Пропускная способность составляет 1700 л/мин, что соответствует требованиям производительности для промышленного пневмоинструмента и исполнительных механизмов. Качество подготовки воздуха должно соответствовать ГОСТ 17433.
