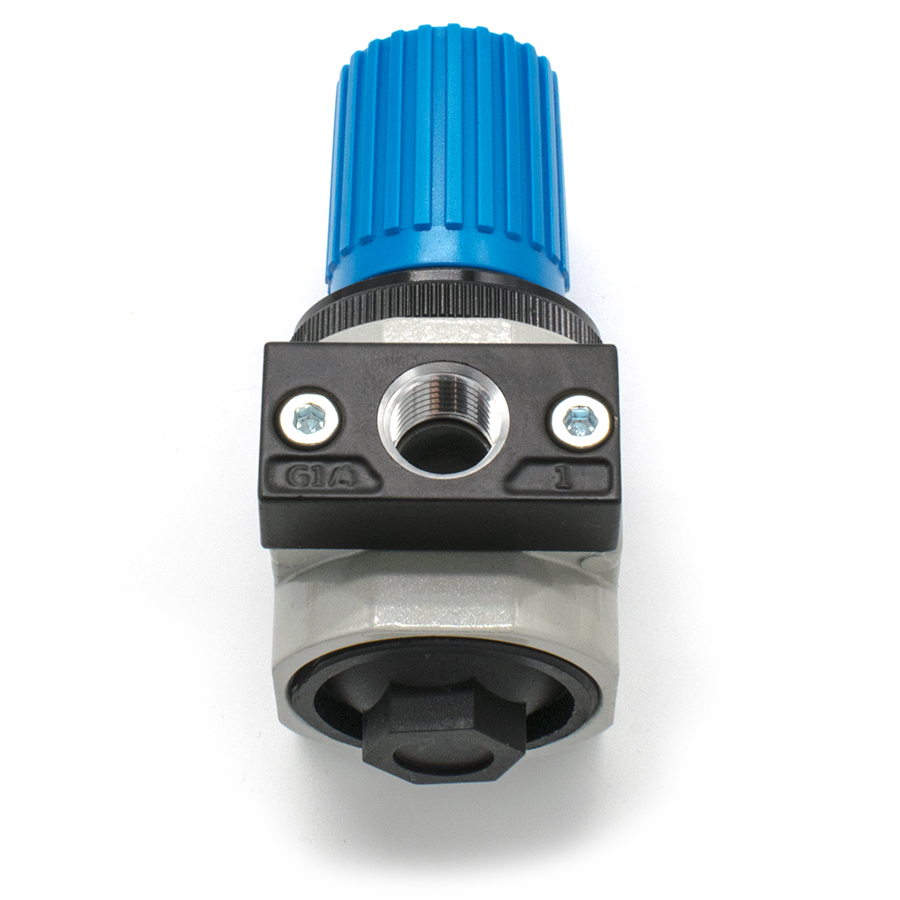

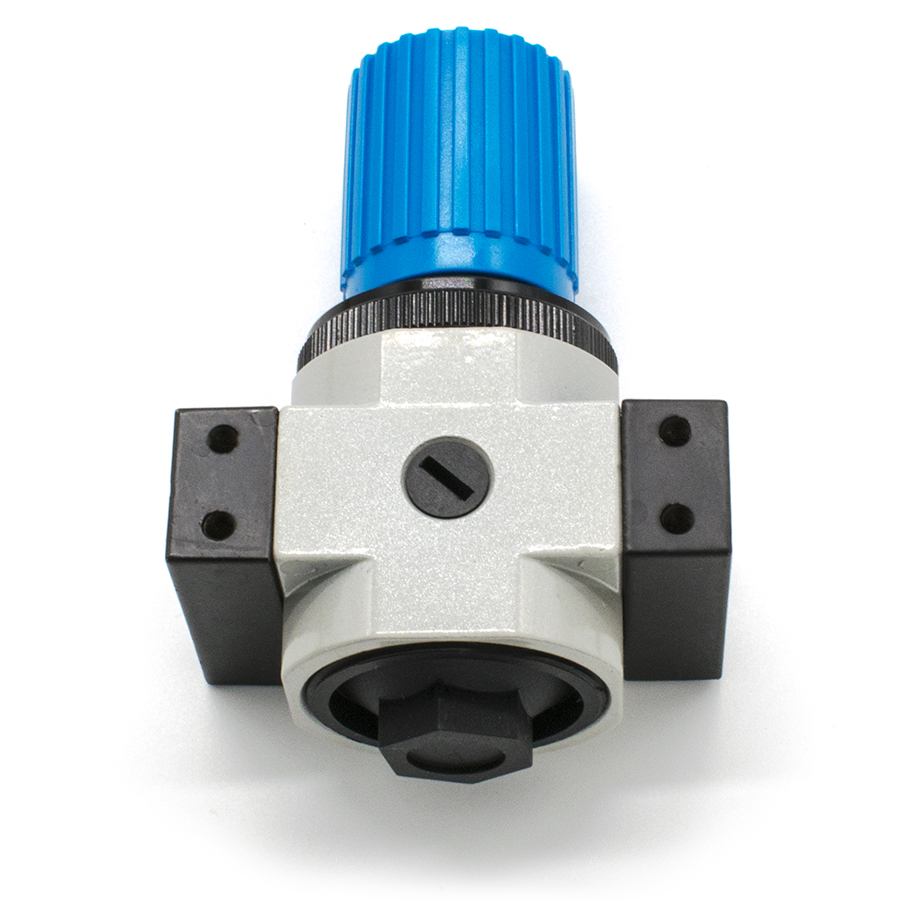

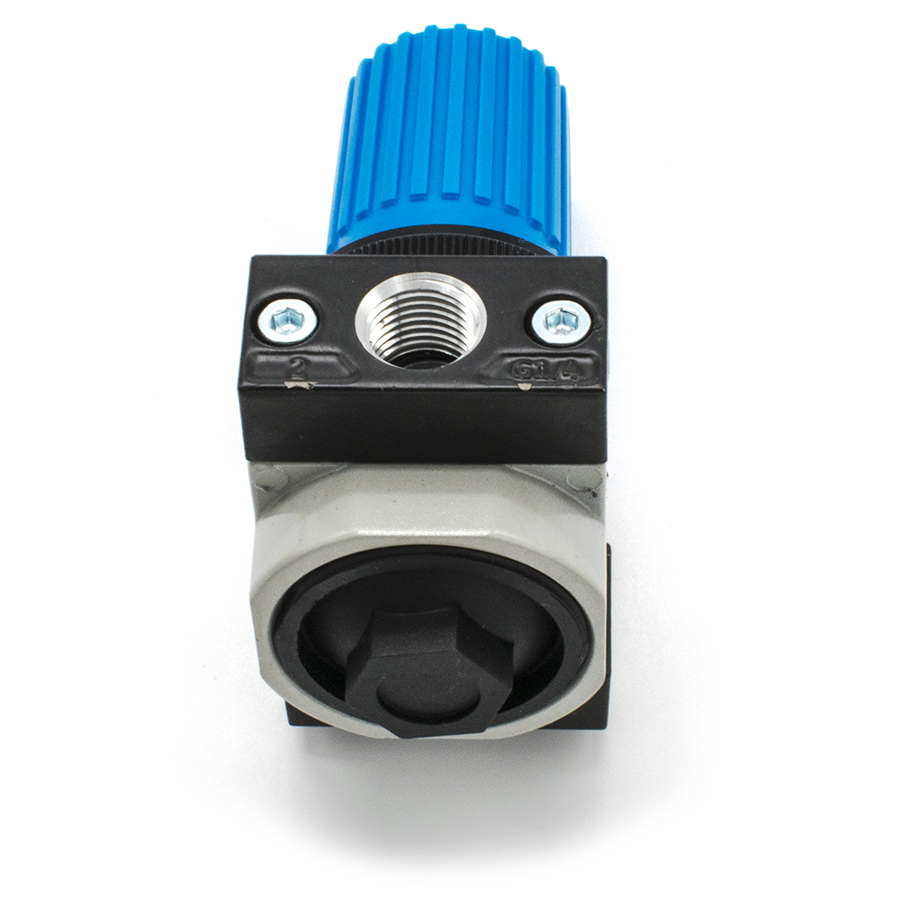

Техническое описание регулятора давления AOR-1/4-MINI
Пневматический регулятор давления серии AOR представляет собой устройство мембранного типа прямого действия, предназначенное для редуцирования давления сжатого воздуха и его автоматического поддержания на заданном уровне с высокой точностью. Конструктивное исполнение соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Конструктивные особенности и принцип работы:
- Регулирующий механизм: Мембранная конструкция обеспечивает высокую чувствительность и минимальный гистерезис при изменении входного давления или расхода воздуха.
- Система фиксации: Поворотная рукоятка оснащена механизмом блокировки (нажатием), что исключает случайное изменение настроек в процессе эксплуатации.
- Интегрированный сброс: Наличие встроенного клапана сброса (пилотного отверстия) позволяет снижать давление в выходной магистрали при уменьшении настройки регулятора.

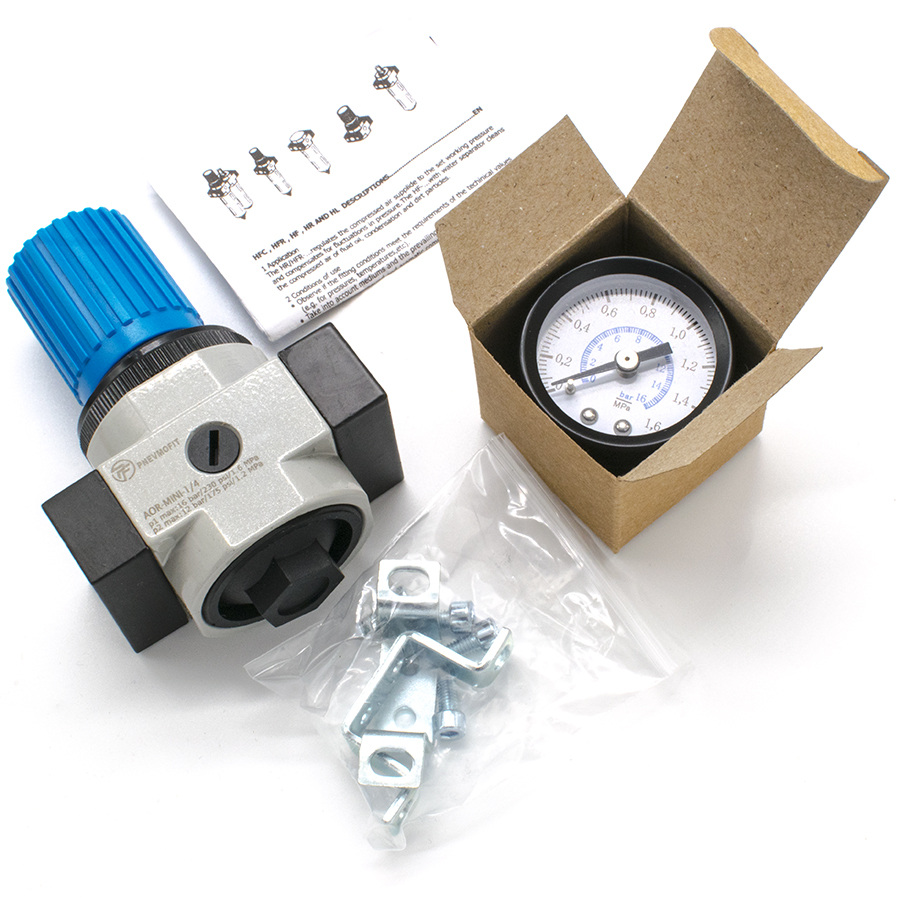

- Монтажные возможности: Универсальный корпус позволяет осуществлять линейный монтаж в пневмолинию или установку на панель с использованием крепежных принадлежностей.
Изделие соответствует техническим регламентам, определяющим параметры пневматических приводов и устройств подготовки воздуха, обеспечивая стабильную пропускную способность до 1500 л/мин при соблюдении условий эксплуатации согласно ГОСТ 15150-69.
