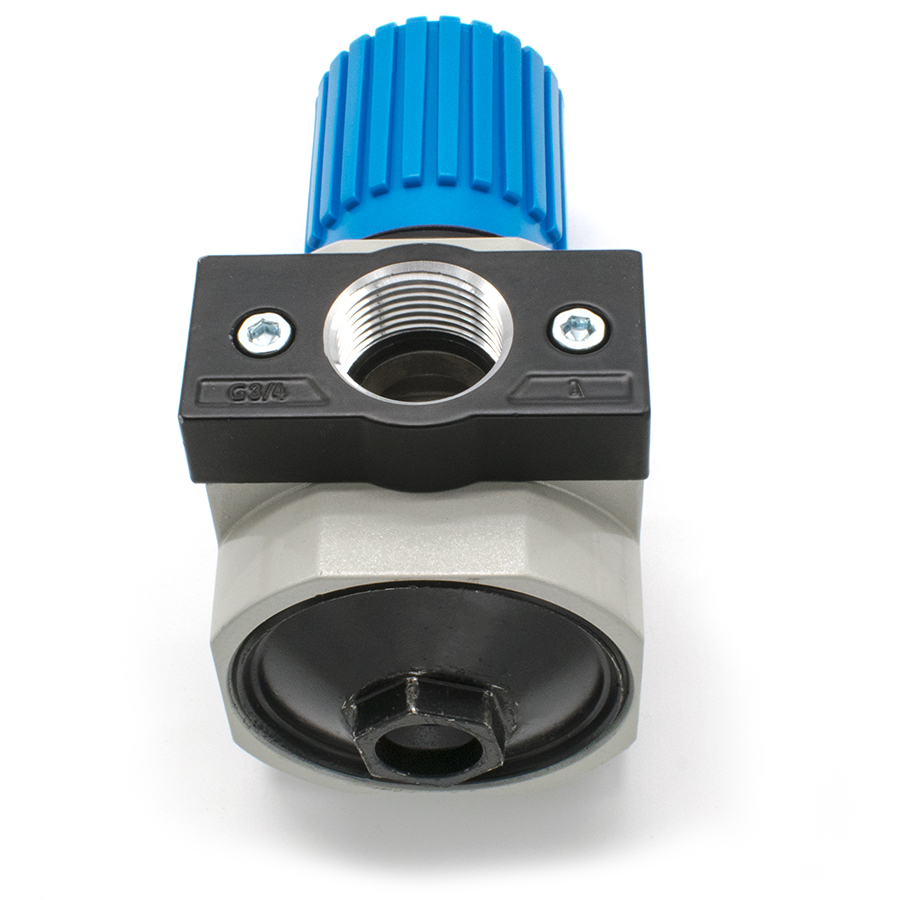

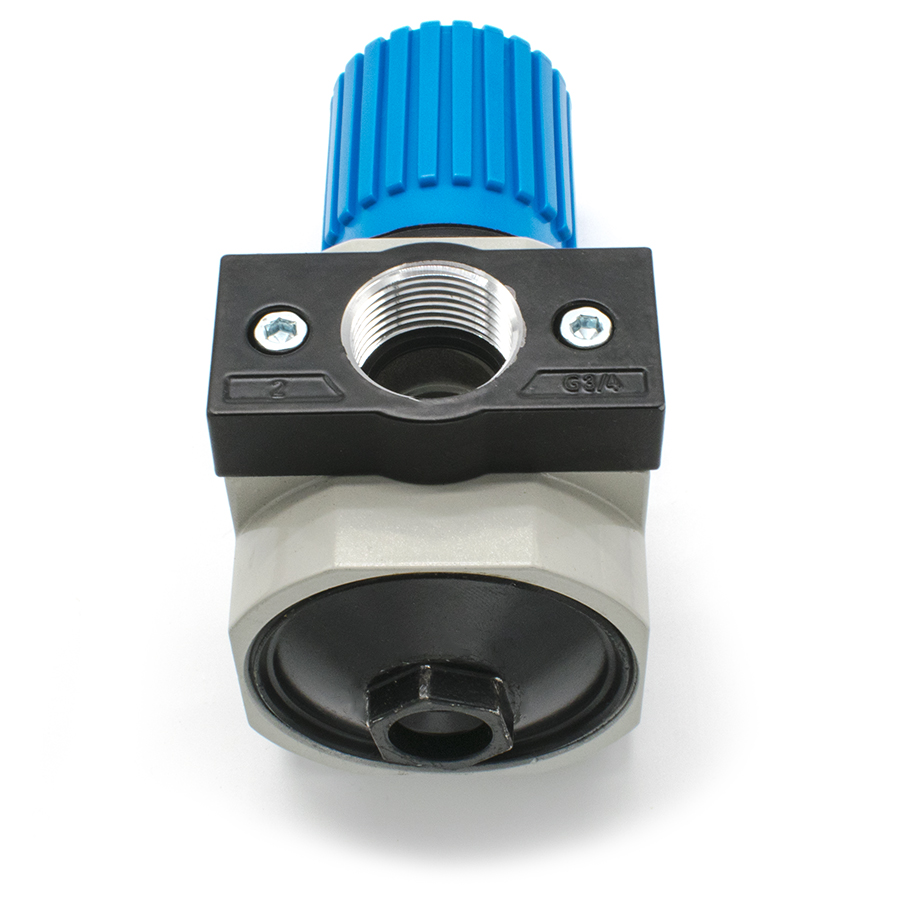

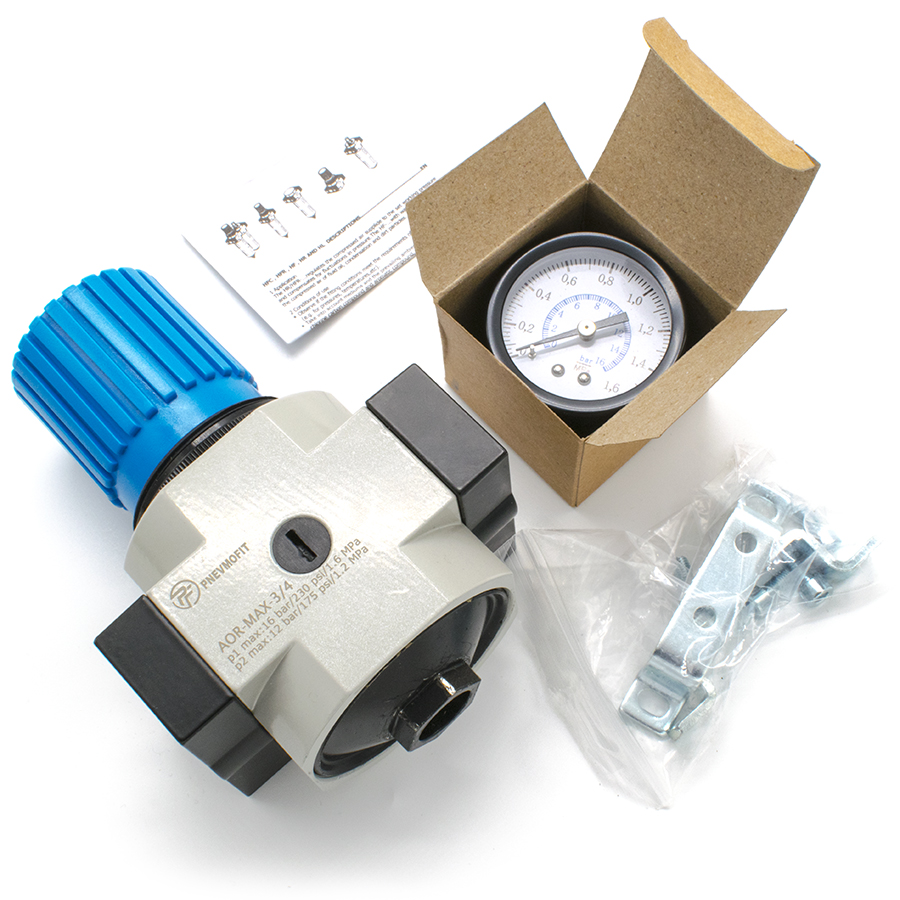

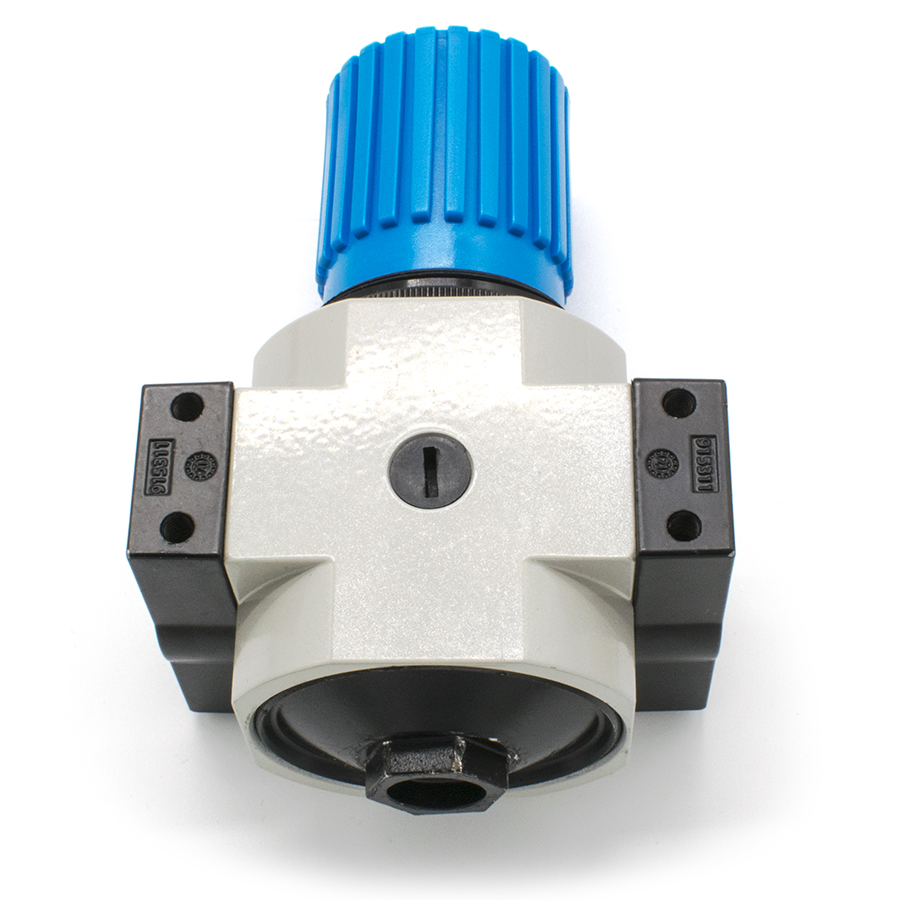

Техническое описание регулятора давления AOR-3/4-MAX
Прецизионный регулятор давления серии AOR мембранного типа предназначен для стабилизации и поддержания заданного рабочего давления в пневматических магистралях промышленного назначения. Устройство обеспечивает высокую точность регулирования при значительных колебаниях давления на входе и расходе сжатого воздуха. Конструкция выполнена в соответствии с требованиями ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции).
Конструктивные особенности и функционал:
- Механизм регулирования: Прямого действия с подпружиненной мембраной, обеспечивающей высокую чувствительность к изменениям давления.
- Система фиксации: Поворотная рукоятка оснащена механизмом блокировки для предотвращения несанкционированного изменения настроек.
- Интегрированный сброс: Наличие функции вторичного выпуска (сброса избыточного давления из выходной магистрали).
- Монтажные возможности: Универсальная конструкция позволяет производить линейный монтаж, установку на панель или крепление с помощью кронштейнов.
Техническая эксплуатация:
Аппарат рассчитан на работу со сжатым воздухом, очищенным до класса не ниже 5 по ГОСТ 17433-80. Допускается эксплуатация с использованием распыленного масла, при условии обеспечения постоянной подачи смазочного материала в дальнейшем. Устройство сохраняет номинальные характеристики в температурном диапазоне от 0 до +60 °C при максимальном входном давлении до 16 Бар.
