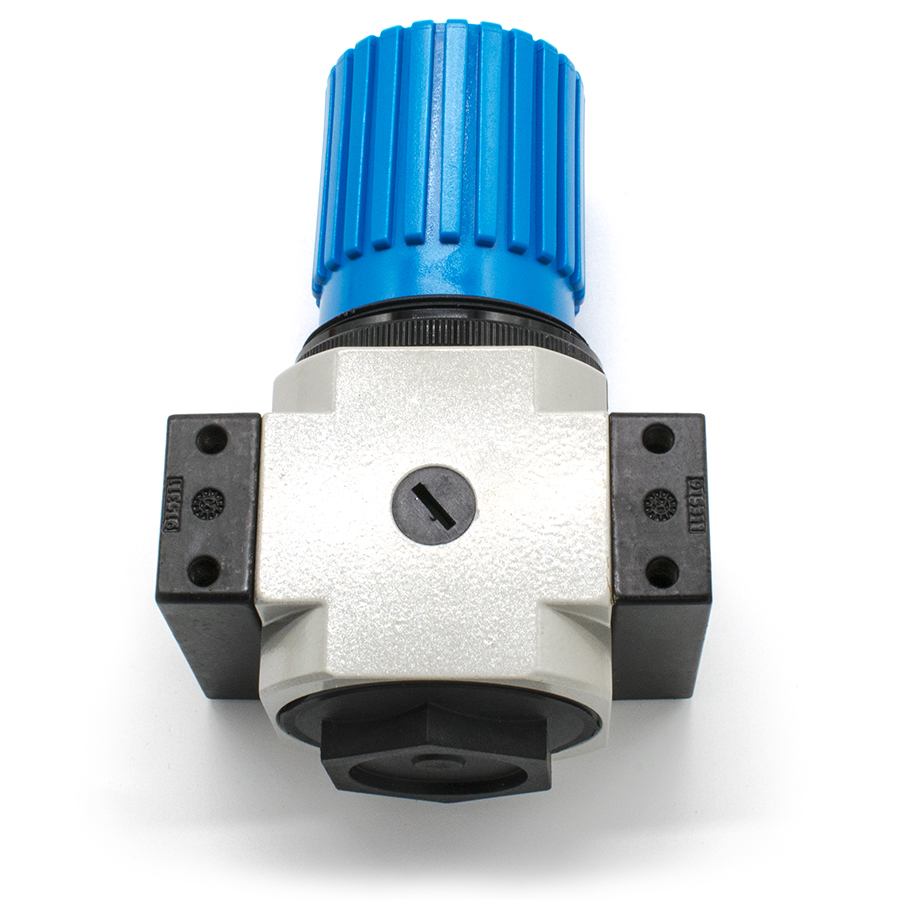

Техническое описание регулятора давления AOR-3/8-MIDI
Прецизионный регулятор давления серии AOR мембранного типа предназначен для высокоточного редуцирования и автоматического поддержания заданного уровня рабочего давления сжатого воздуха в магистральных пневмосистемах. Устройство функционирует по принципу прямого действия с разгрузкой клапана, что обеспечивает стабильность выходных параметров при колебаниях входного давления.
Технические характеристики и конструктивные особенности:
- Тип конструкции: Мембранный регулятор со сбросом избыточного давления (вторичная вентиляция).

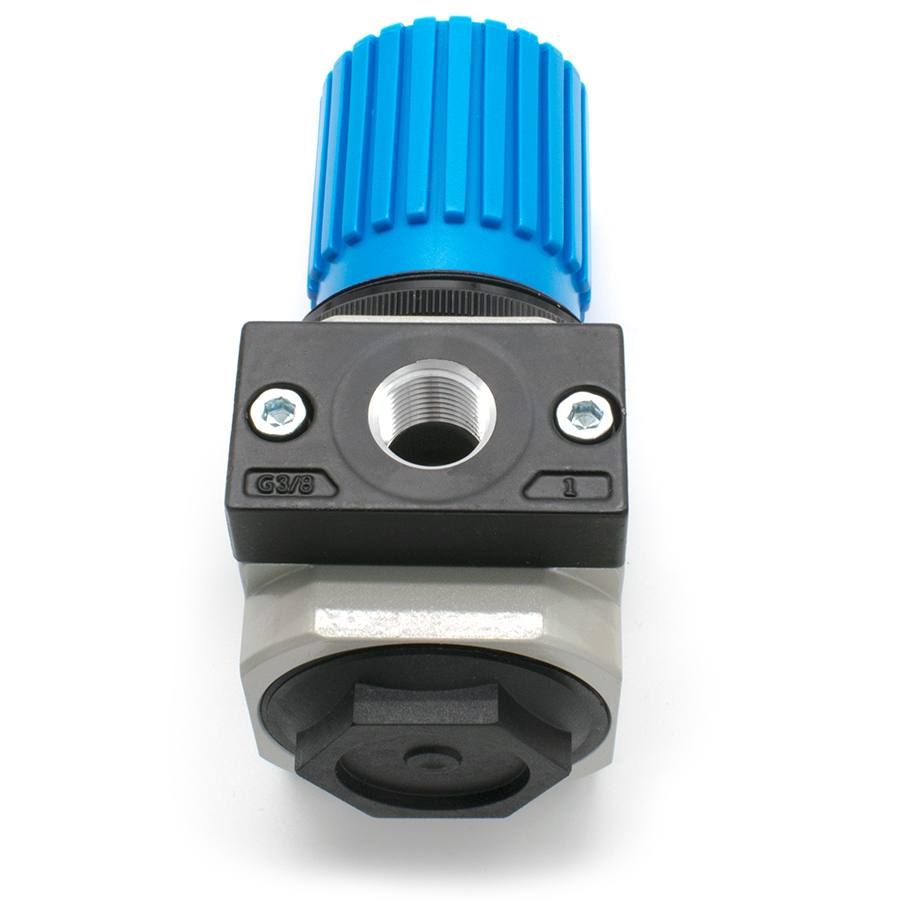

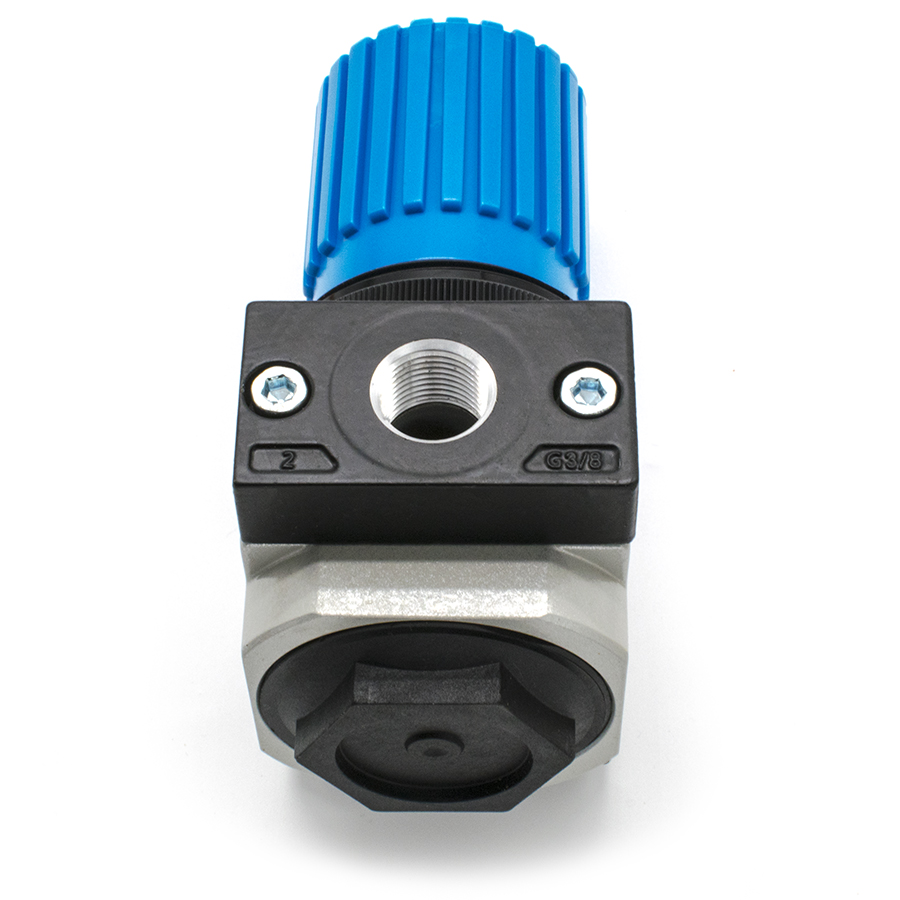

- Магистральное присоединение: Резьбовое G3/8", соответствующее международным стандартам трубных резьб.
- Динамические показатели: Максимальная пропускная способность составляет 3200 л/мин, что позволяет использовать устройство в высокопроизводительных промышленных линиях.
- Регулировочный диапазон: Линейная настройка давления в пределах 0.5–12 Бар при максимальном входном давлении до 16 Бар.
- Механизм управления: Поворотная рукоятка с функцией фиксации (Push-Lock) для предотвращения несанкционированного изменения настроек.
- Монтажные возможности: Поддержка линейного монтажа, установки на переднюю панель или крепления при помощи специализированных кронштейнов.
Соответствие стандартам и эксплуатация:
Изделие соответствует требованиям ГОСТ 17433-80 (Классы чистоты сжатого воздуха) и ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции). Эксплуатация допускается в температурном диапазоне от 0 °C до +60 °C. При использовании подготовленного воздуха со смазкой необходимо соблюдать регламент непрерывной подачи лубриканта в соответствии с техническими условиями эксплуатации мембранных пневмокомпонентов.

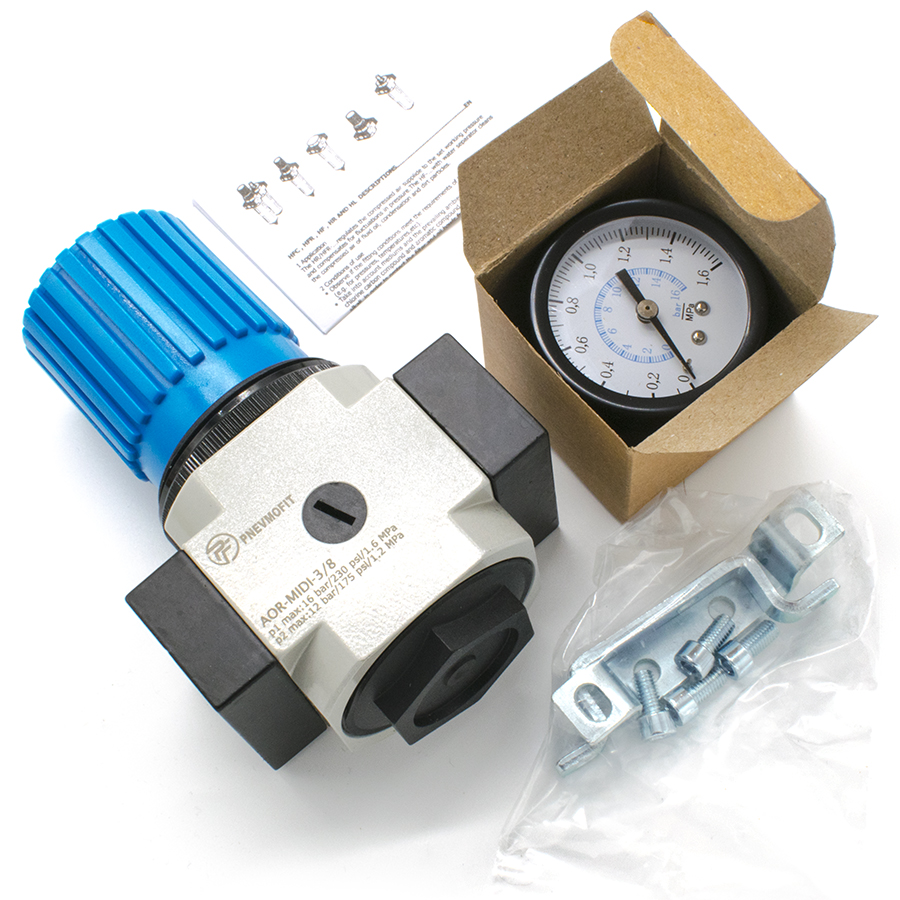

Комплектация включает в себя манометр OMA-50-16-1/4 для мониторинга текущих показателей давления в реальном времени.
