Техническое описание регулятора давления AR4000-04

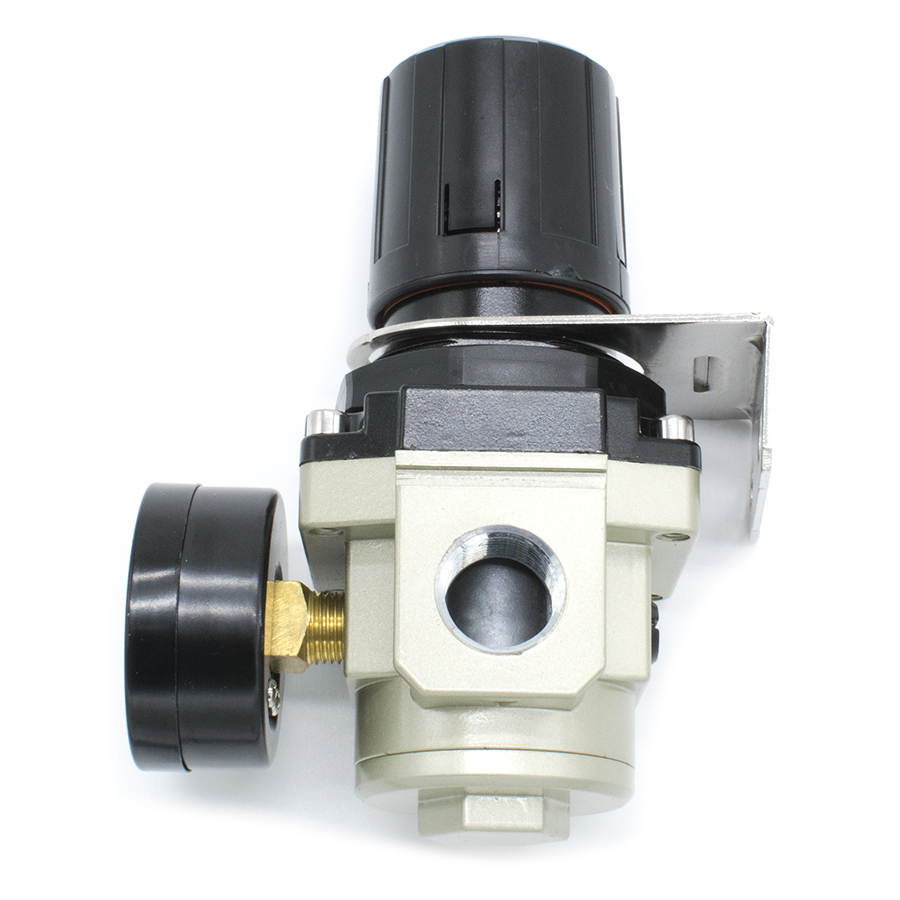

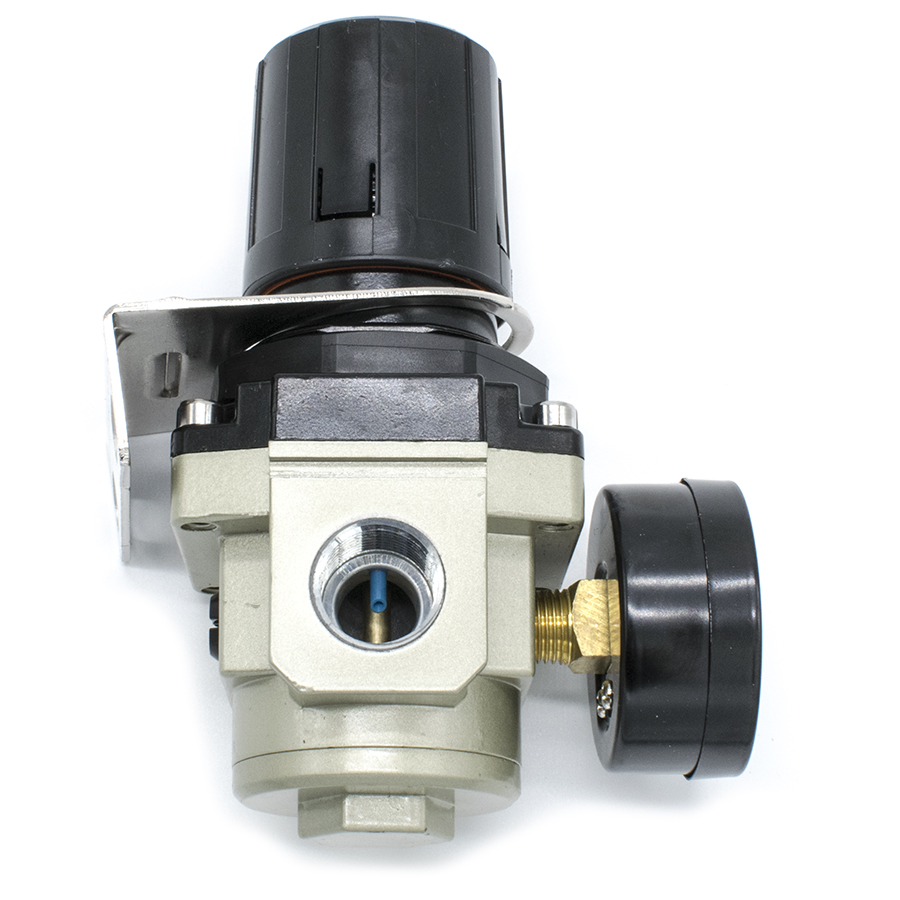

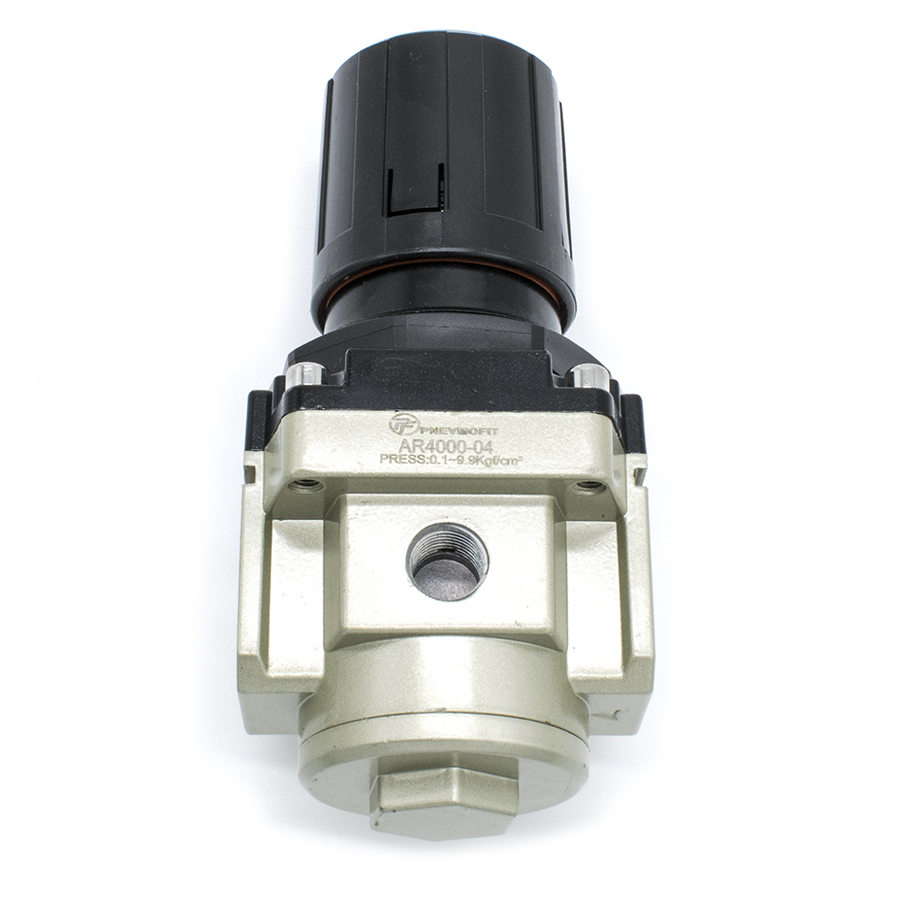

Пневматический регулятор давления (редуктор) серии AR4000-04 представляет собой промышленное устройство мембранного типа с разгрузочным клапаном, предназначенное для прецизионного поддержания заданного рабочего давления в пневматических системах. Аппарат обеспечивает стабилизацию выходного давления при колебаниях входного давления и изменении расхода сжатого воздуха.
Конструкция и технические характеристики изделия соответствуют требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 18460-91 (Пневмоприводы. Общие технические требования). Регулятор оснащен сбалансированным клапаном, который минимизирует влияние колебаний давления на входе на точность регулировки на выходе.
Основные эксплуатационные параметры:
- Функциональное назначение: Регулирование и поддержание давления сжатого воздуха в заданном диапазоне.
- Механизм управления: Ручной, с фиксацией регулировочной рукоятки.
- Климатическое исполнение: Эксплуатация при температуре рабочей среды от -5 до +70°С.
- Монтажные особенности: Присоединительная резьба G1/2 обеспечивает высокую пропускную способность до 6000 л/мин.
Устройство интегрируется в магистральные линии подготовки воздуха и обеспечивает защиту исполнительных механизмов от избыточного давления и перепадов в сети.
