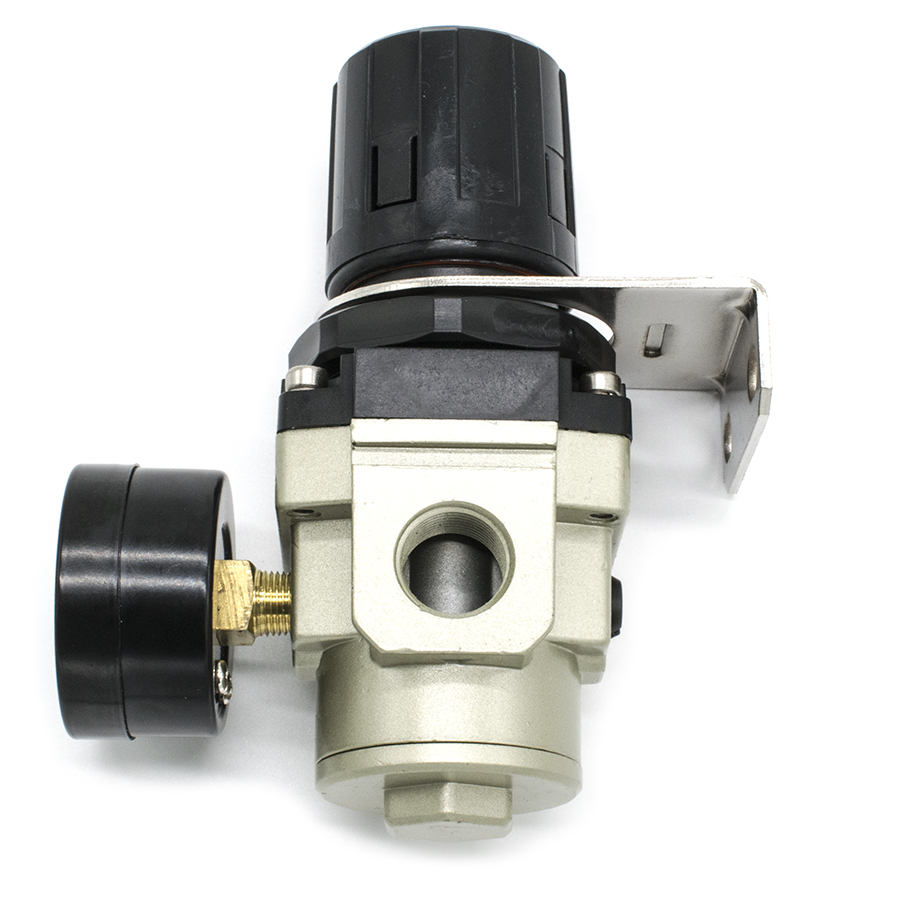

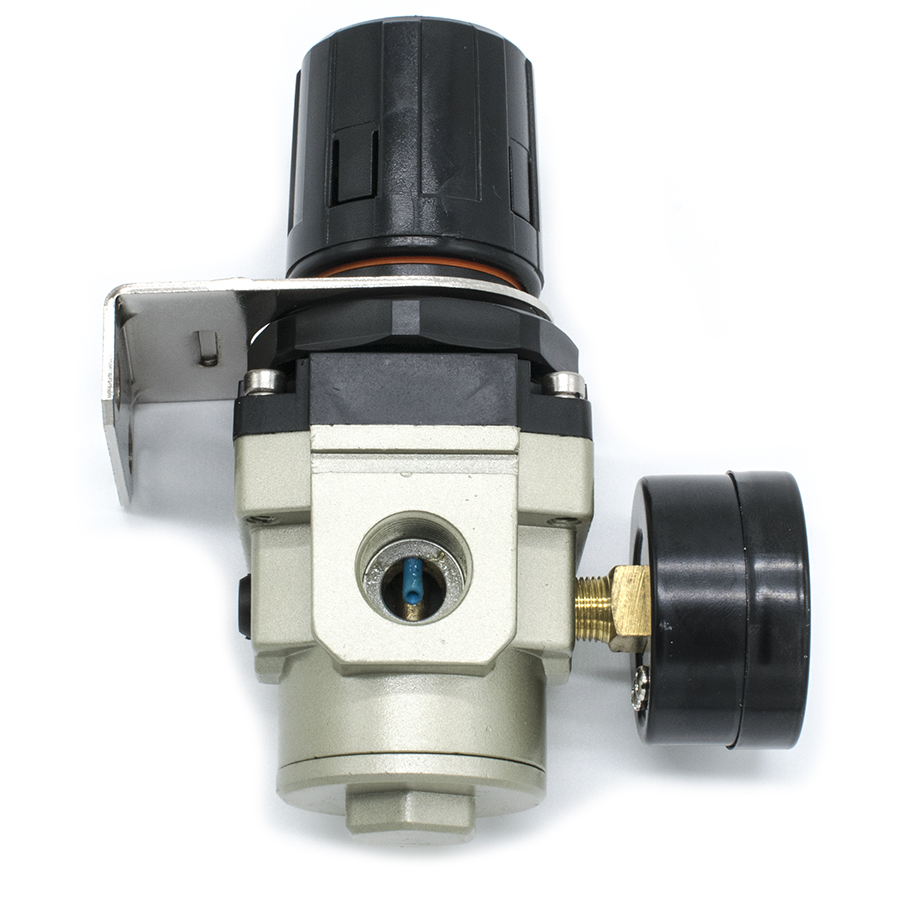

Техническое описание регулятора давления AR3000-03
Пневматический регулятор давления (редуктор) серии AR3000-03 является исполнительным устройством системы подготовки сжатого воздуха. Прибор предназначен для прецизионного снижения давления первичной магистрали и автоматического поддержания стабильного выходного давления на заданном уровне, независимо от колебаний расхода и входного давления.
Конструктивные особенности и принцип работы
Регулятор мембранного типа обеспечивает высокую чувствительность и минимальный гистерезис. Устройство оснащено сбалансированным клапаном, который компенсирует влияние колебаний входного давления на выходные параметры. Сброс избыточного давления из вторичного контура осуществляется через встроенный клапан сброса (relieving type).
Соответствие стандартам
Изделие спроектировано и изготовлено с учетом требований ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции).
Технические параметры:
- Тип управления: Ручное, посредством подпружиненной рукоятки с фиксацией.
- Рабочая среда: Сжатый воздух, очищенный не ниже 40 мкм.
- Диапазон регулирования: 0.15 – 0.9 МПа.
- Максимальное рабочее давление: 1.0 МПа.
- Пропускная способность: До 2500 л/мин при номинальных условиях.
- Температурный режим: Эксплуатация при температуре окружающей и рабочей среды от -5 до +70°С.
