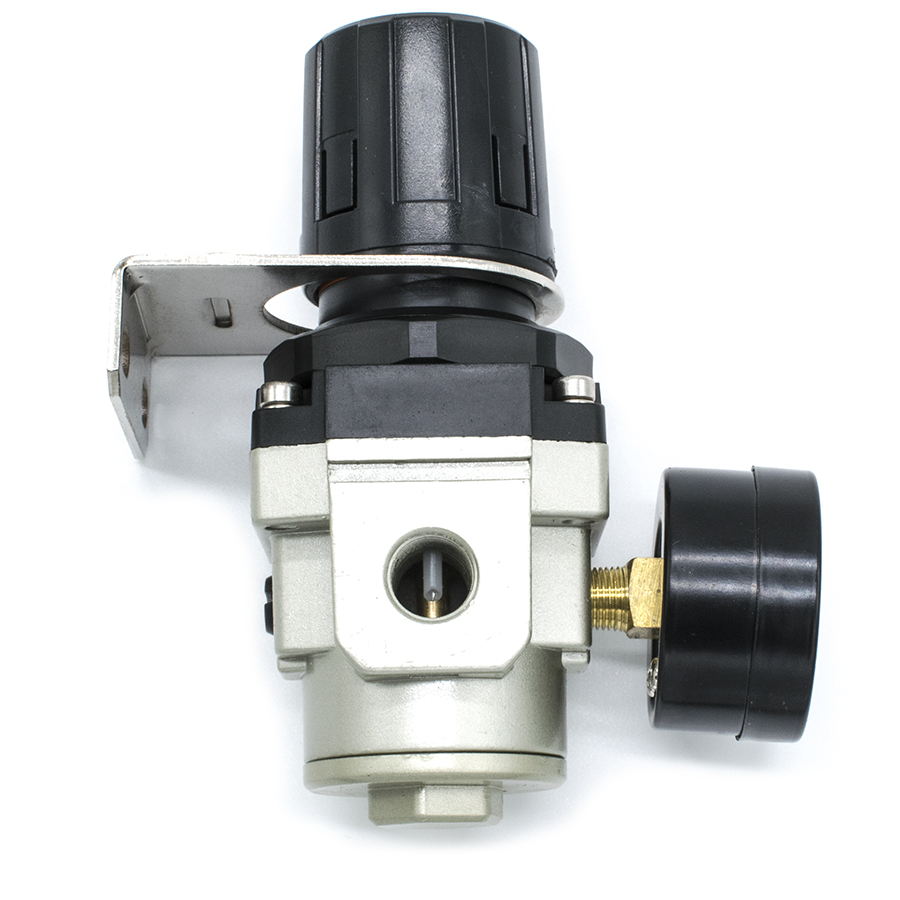

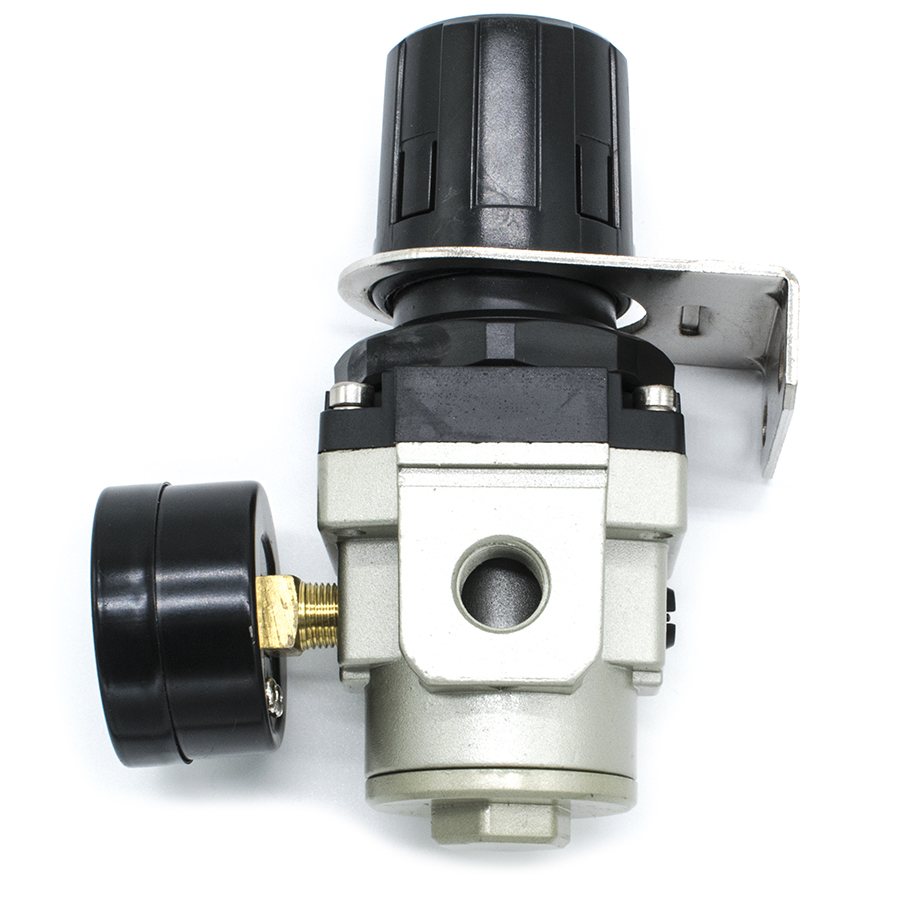

Техническое описание регулятора давления AR3000-02
Пневматический регулятор давления (редуктор) серии AR3000-02 является исполнительным устройством системы подготовки сжатого воздуха, спроектированным для прецизионного снижения давления первичной магистрали и поддержания заданных параметров на выходе с высокой степенью стабильности. Конструкция устройства обеспечивает компенсацию колебаний входного давления и расхода воздуха.
Технические характеристики и функциональные особенности:
- Назначение: Стабилизация рабочего давления в пневматических цепях управления и силовых приводах.
- Конструктивное исполнение: Поршневой или мембранный тип (в зависимости от модификации) с разгруженным клапаном, обеспечивающим высокую пропускную способность до 2500 л/мин.
- Регулировка: Ручное управление посредством подпружиненной рукоятки с функцией фиксации установленного значения (push-lock).
- Интеграция: Оснащен портами G1/4 для основной магистрали и портом G1/8 для подключения контрольно-измерительного прибора (манометра).
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции).
Эксплуатационные параметры:
Регулятор рассчитан на эксплуатацию в среде сжатого воздуха при температуре от -5 до +70°C. Максимальное избыточное давление составляет 1.0 МПа. Эффективная работа гарантируется при соблюдении регламентированных условий монтажа и фильтрации рабочей среды.
