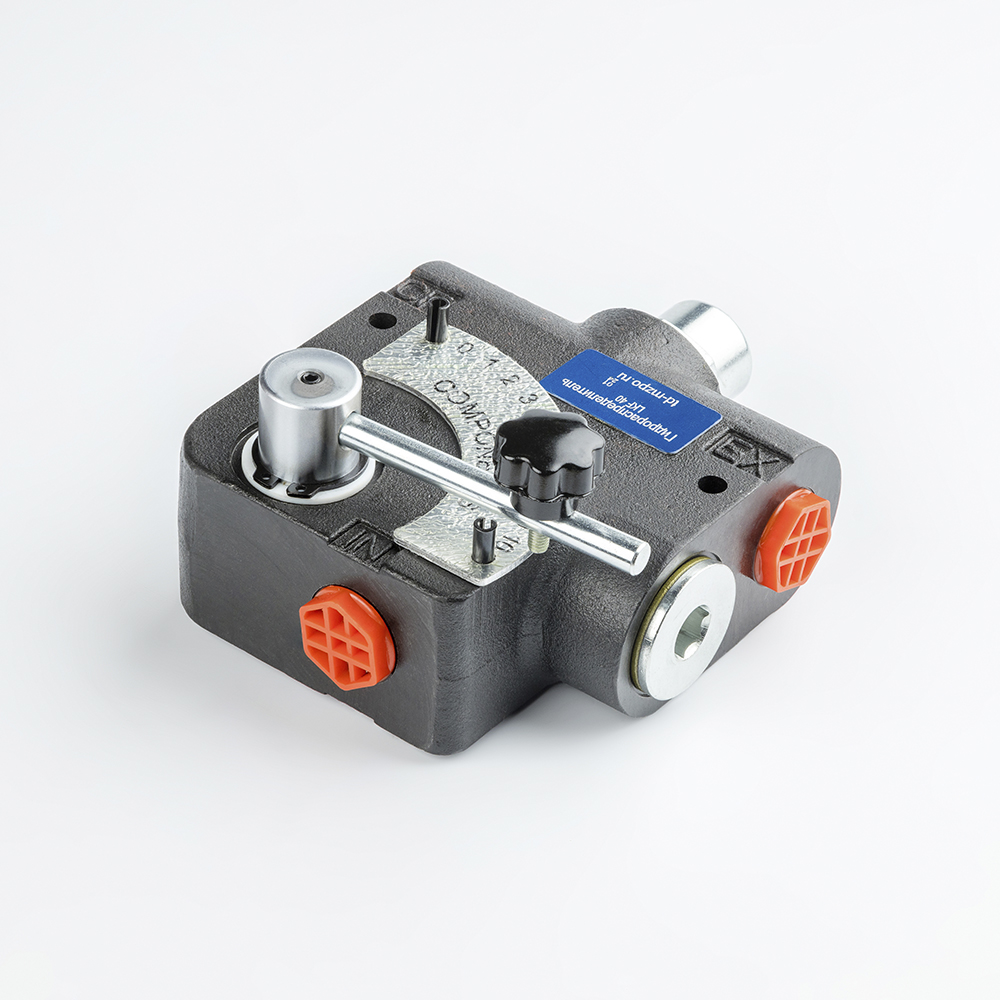

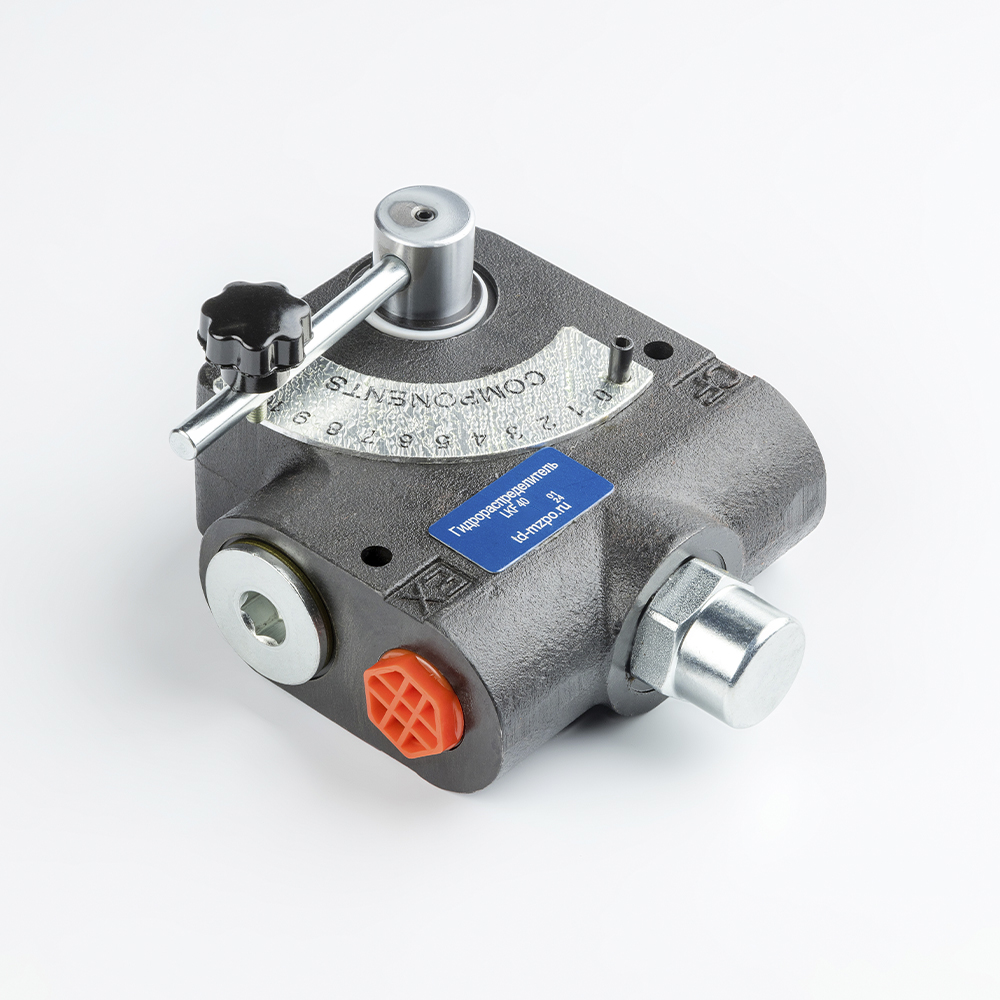

Техническое описание регулятора расхода LKF G3/4
Гидравлический регулятор расхода серии LKF представляет собой трехлинейный клапан с функцией компенсации давления, предназначенный для поддержания стабильного расхода рабочей жидкости в исполнительном органе независимо от изменений нагрузки или давления на входе. Устройство оснащено встроенной дренажной линией и настраиваемым предохранительным клапаном (клапаном сброса).
Конструктивные особенности и принцип работы:
- Компенсация давления: Обеспечивает прецизионное регулирование потока при переменном сопротивлении в гидросистеме.
- Порт сброса (Bypass): Избыточный поток направляется через порт сброса, который в обязательном порядке должен быть соединен с гидравлическим баком.
- Термический режим: При работе в режиме байпаса или активном сбросе давления происходит преобразование энергии в тепловую, что требует контроля температуры рабочей жидкости.
- Стандарты: Изделие соответствует техническим требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидроаппараты. Общие технические условия).
Технические характеристики:
- Максимальное рабочее давление: 210 бар
- Пропускная способность (max): 114 л/мин
- Присоединительная резьба: G3/4" (BSP)
- Тип регулирования: ручной, с компенсацией по давлению
