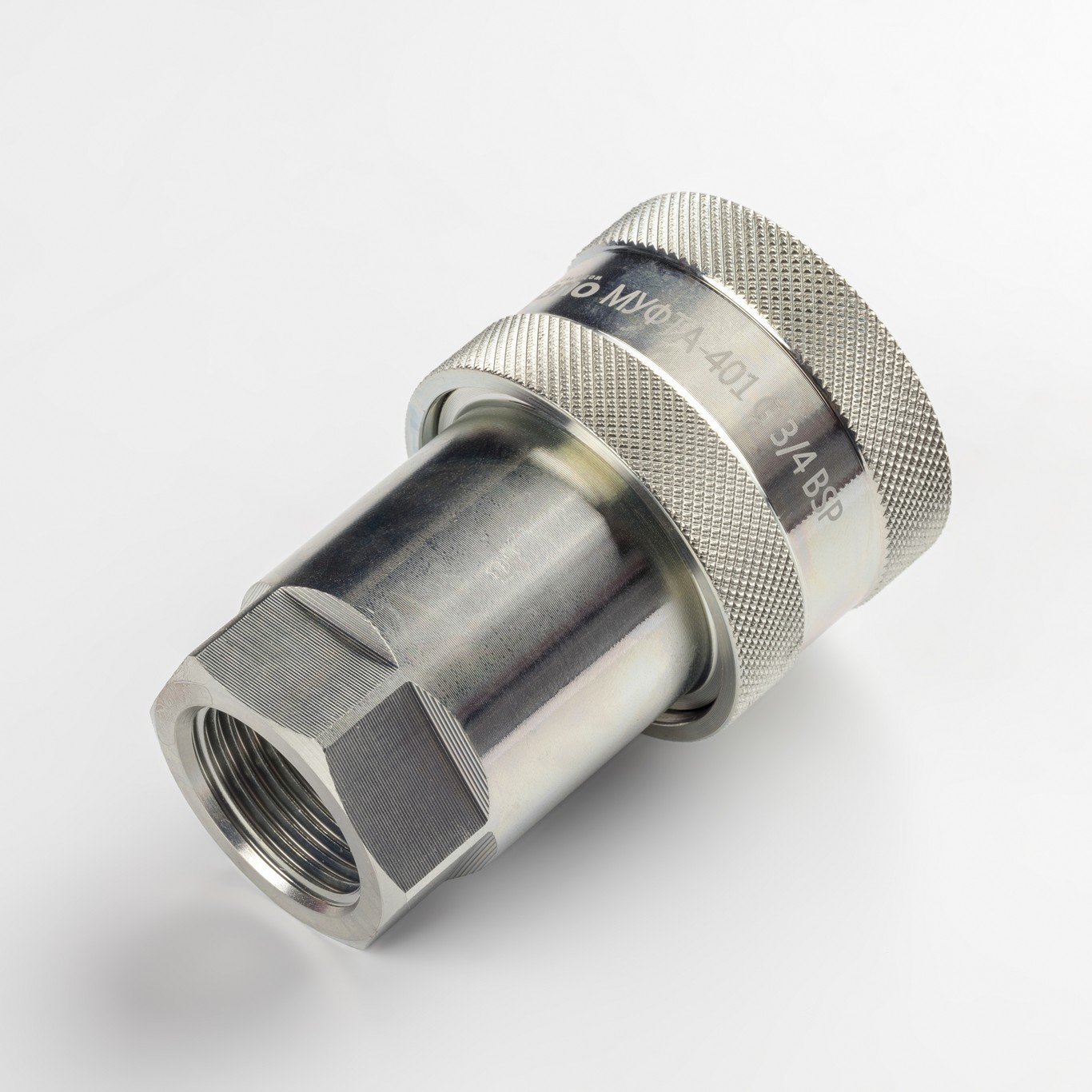

Техническое описание БРС серии YH-401 (ISO 7241-A)
Быстроразъемное соединение (муфта) разработано в строгом соответствии с международным стандартом ISO 7241-A и отвечает требованиям ГОСТ Р 52276-2004. Данный компонент предназначен для оперативного сопряжения и разъединения гидравлических линий без потери рабочей жидкости и попадания воздуха в систему.
Конструктивные особенности и материалы:
- Корпус: Изготовлен из высокопрочной стали с защитным гальваническим покрытием (цинк, толщина слоя 8 микрон), что обеспечивает высокую коррозионную стойкость.
- Уплотнительный узел: Основное уплотнение выполнено из бутадиен-нитрильного каучука (NBR) с твердостью 80-90 единиц по Шору. Дополнительную герметичность обеспечивает стопорное уплотнение из политетрафторэтилена (ПТФЭ/фторопласт).
- Запорный механизм: Клапанная система тарельчатого типа минимизирует сопротивление потоку и гарантирует мгновенное перекрытие канала при рассоединении.
Технические характеристики:
- Присоединительная резьба: G 3/4" (трубная цилиндрическая).
- Номинальное давление: Выдерживает рабочие нагрузки до 275 бар.
- Температурный диапазон: Стабильная эксплуатация в интервале от -30 °С до +100 °С.
- Ресурс: Расчетное количество циклов механических соединений составляет не менее 5000 единиц.
- Габариты: Общая длина изделия — 110 мм, внешний диаметр — 48 мм.
Изделие поставляется в комплекте с защитными заглушками, предотвращающими загрязнение рабочей зоны клапана в разомкнутом состоянии. Совместимо с аналогами серий LSQ-S1, Parker 6600, Faster ANV и другими устройствами, соответствующими спецификации ISO-A.
