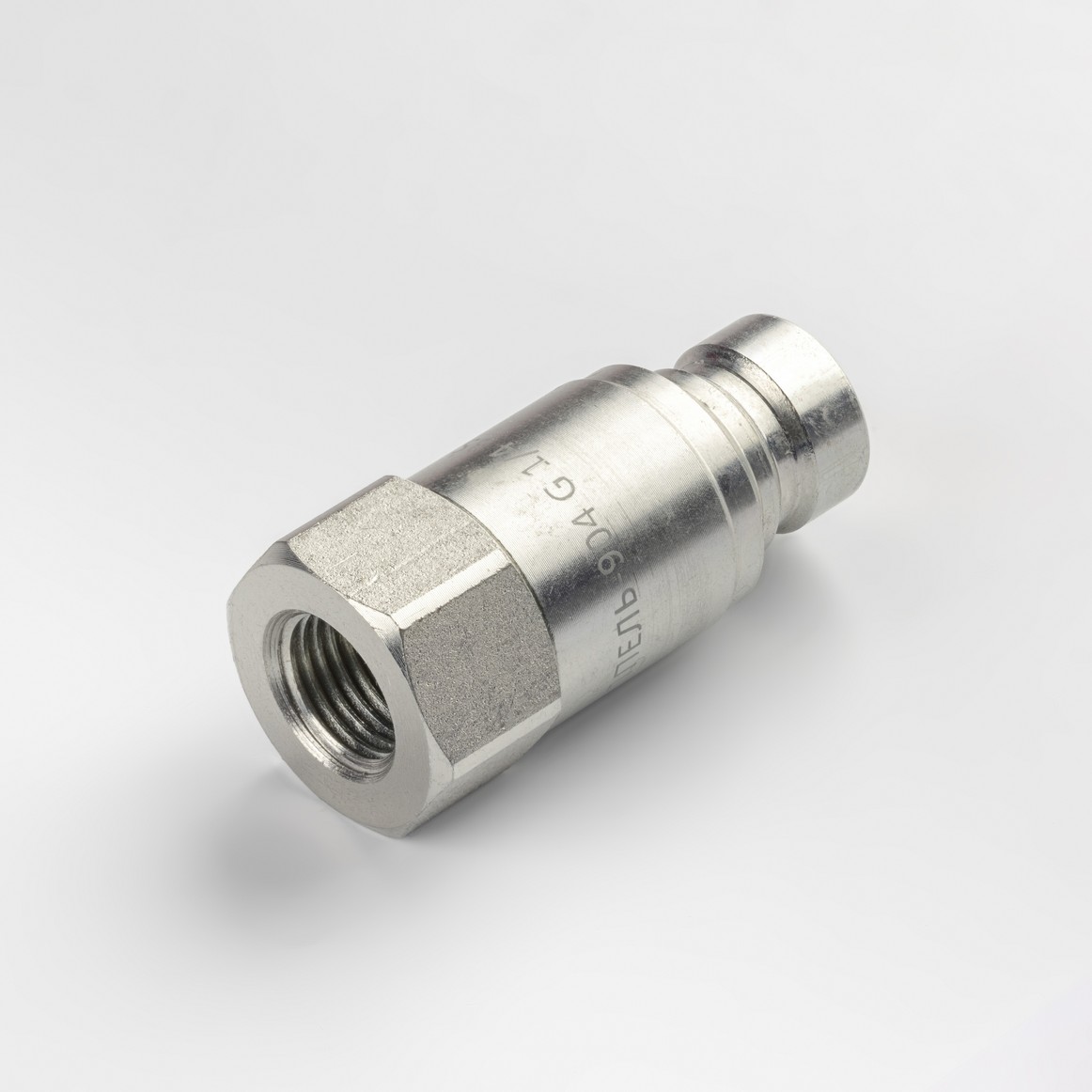

Техническое описание ниппеля БРС серии YH-904 (Flat Face)
Быстроразъемное соединение (БРС) конструкции Flat Face (с плоским торцом) предназначено для работы в гидравлических системах с номинальным давлением до 350 бар. Конструктивное исполнение соответствует международному стандарту ISO 16028 и отечественному ГОСТ Р 52274-2004, что гарантирует взаимозаменяемость с аналогичными компонентами ведущих мировых производителей.
Технические характеристики и эксплуатационные параметры:
- Тип соединения: Ниппель (папа) с клапаном дискового типа, минимизирующим утечки рабочей жидкости при рассоединении и исключающим попадание воздуха в систему.
- Присоединительная резьба: Цилиндрическая трубная резьба G1/4", выполненная согласно ГОСТ 6357-81.
- Материальное исполнение: Высокопрочная углеродистая сталь с антикоррозийным цинковым покрытием (толщина слоя 8 микрон).
- Уплотнительные элементы: Основное уплотнение — NBR (бутадиен-нитрильный каучук) твердостью 80-90 Shore A; стопорное уплотнение — ПТФЭ (фторопласт), обеспечивающее стойкость к агрессивным средам и температурным колебаниям.
- Температурный диапазон: Эксплуатация в интервале от -30 °С до +100 °С.
- Ресурс: Расчетное количество циклов механических соединений составляет не менее 5000 единиц.
Изделие поставляется в комплекте с защитными заглушками, предотвращающими загрязнение рабочей зоны клапана в разомкнутом состоянии. Масса компонента составляет 0,1 кг.
