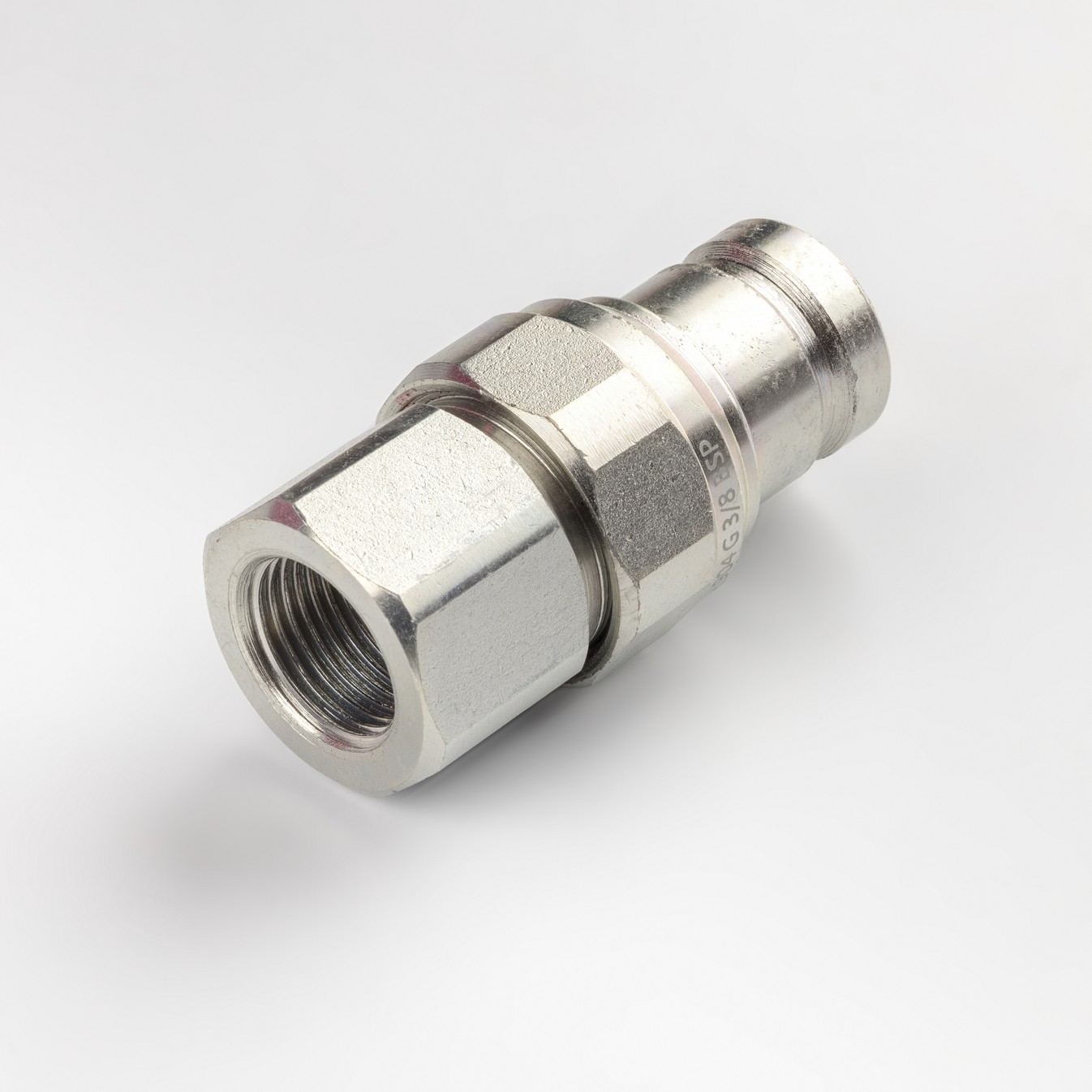

Техническое описание ниппеля БРС серии YH-904 (Flat Face)
Быстроразъемное соединение (БРС) типа «ниппель» конструкции Flat Face (с плоским торцом) разработано в соответствии с международным стандартом ISO 16028 и отвечает требованиям ГОСТ Р 52271-2004 в части присоединительных размеров и эксплуатационных характеристик. Данная конструкция минимизирует утечку рабочей жидкости при рассоединении и исключает попадание воздуха в гидравлическую систему.
Конструктивные особенности и материалы:
- Корпус: Изготовлен из высокопрочной стали с защитным гальваническим покрытием (цинк, толщина слоя 8 микрон), что обеспечивает высокую коррозионную стойкость.
- Уплотнительные элементы: Основное уплотнение выполнено из бутадиен-нитрильного каучука (NBR) с твердостью 80-90 единиц по Шору. Дополнительное стопорное уплотнение изготовлено из политетрафторэтилена (ПТФЭ/фторопласт), что гарантирует герметичность узла при высоких нагрузках.
- Клапанная система: Плоская форма клапана предотвращает турбулентность потока и обеспечивает легкую очистку сопрягаемых поверхностей.
Технические параметры:
- Рабочее давление: Максимально допустимое статическое давление составляет 350 бар.
- Температурный диапазон: Эксплуатация возможна в интервале от -30 °С до +100 °С.
- Ресурс: Расчетное количество циклов механических соединений составляет не менее 5000 операций.
- Присоединительная резьба: Трубная цилиндрическая резьба G3/8 согласно действующим стандартам.
Изделие поставляется в комплекте с защитными заглушками, предотвращающими загрязнение рабочего канала в разомкнутом состоянии.
