Техническое описание быстроразъемного соединения (БРС) серии YH-904

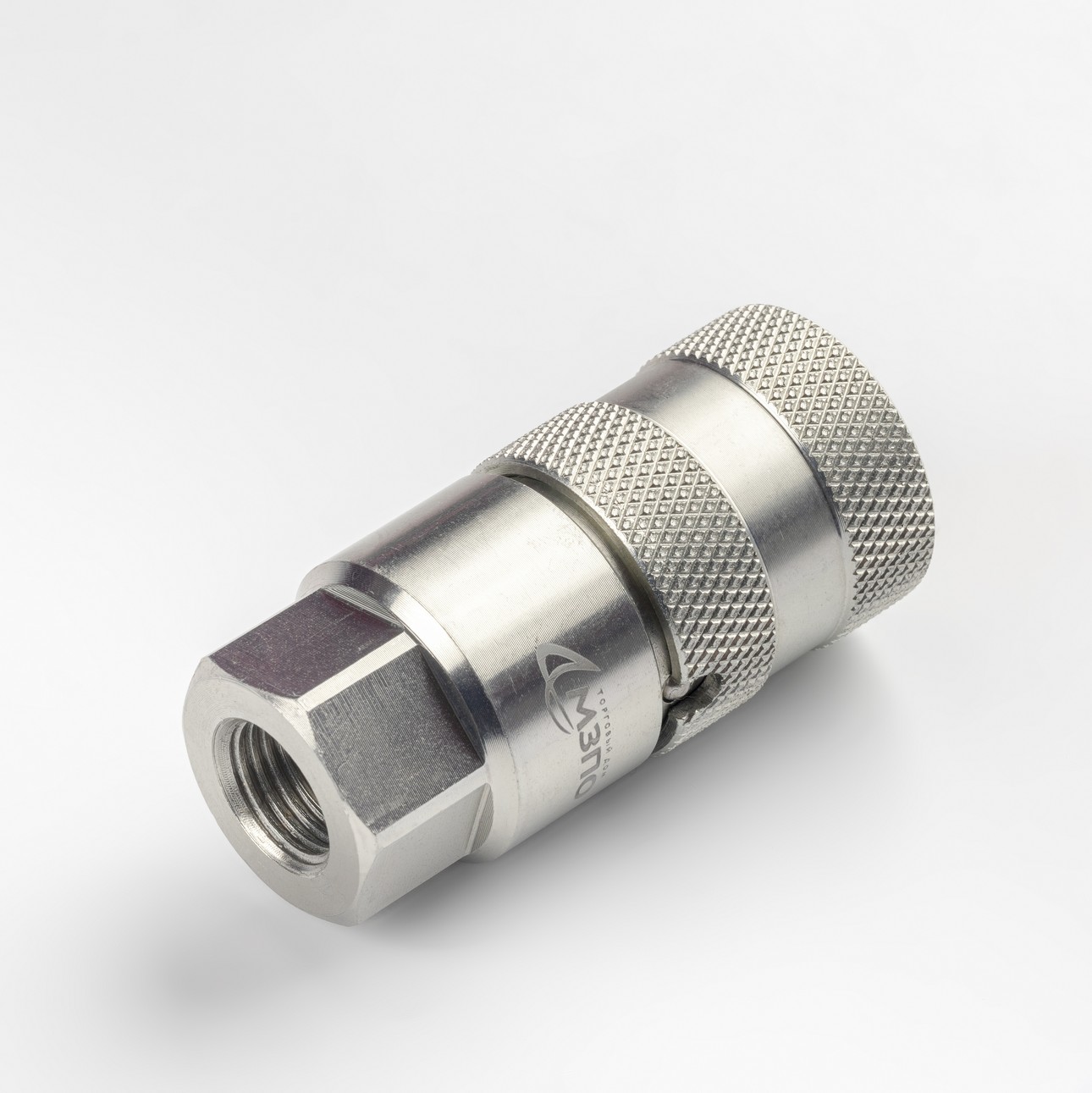

Муфта быстроразъемного соединения (БРС) конструкции Flat Face (с плоским торцом) предназначена для обеспечения герметичного сопряжения гидравлических линий под давлением. Конструктивное исполнение соответствует международному стандарту ISO 16028 и российскому ГОСТ Р 52276-2004, что гарантирует полную взаимозаменяемость с аналогичными компонентами ведущих мировых производителей.
Конструктивные особенности и технические характеристики:
- Клапанная система: Плоский торец (Flat Face) минимизирует утечки рабочей жидкости при рассоединении и исключает попадание воздуха в гидросистему при соединении.
- Материал и покрытие: Изделие выполнено из высокопрочной стали с антикоррозийным цинковым покрытием толщиной 8 микрон, обеспечивающим устойчивость к агрессивным средам.
- Уплотнительные элементы: Основное уплотнение выполнено из бутадиен-нитрильного каучука (NBR) с твердостью 80-90 по Шору. Стопорное уплотнение изготовлено из ПТФЭ (фторопласта), что расширяет диапазон эксплуатационных температур от -30 до +100 °С.
- Механическая прочность: Максимальное рабочее давление составляет 350 бар. Ресурс механических соединений рассчитан на 5000 циклов.
- Присоединительная резьба: Трубная цилиндрическая резьба G1/4.

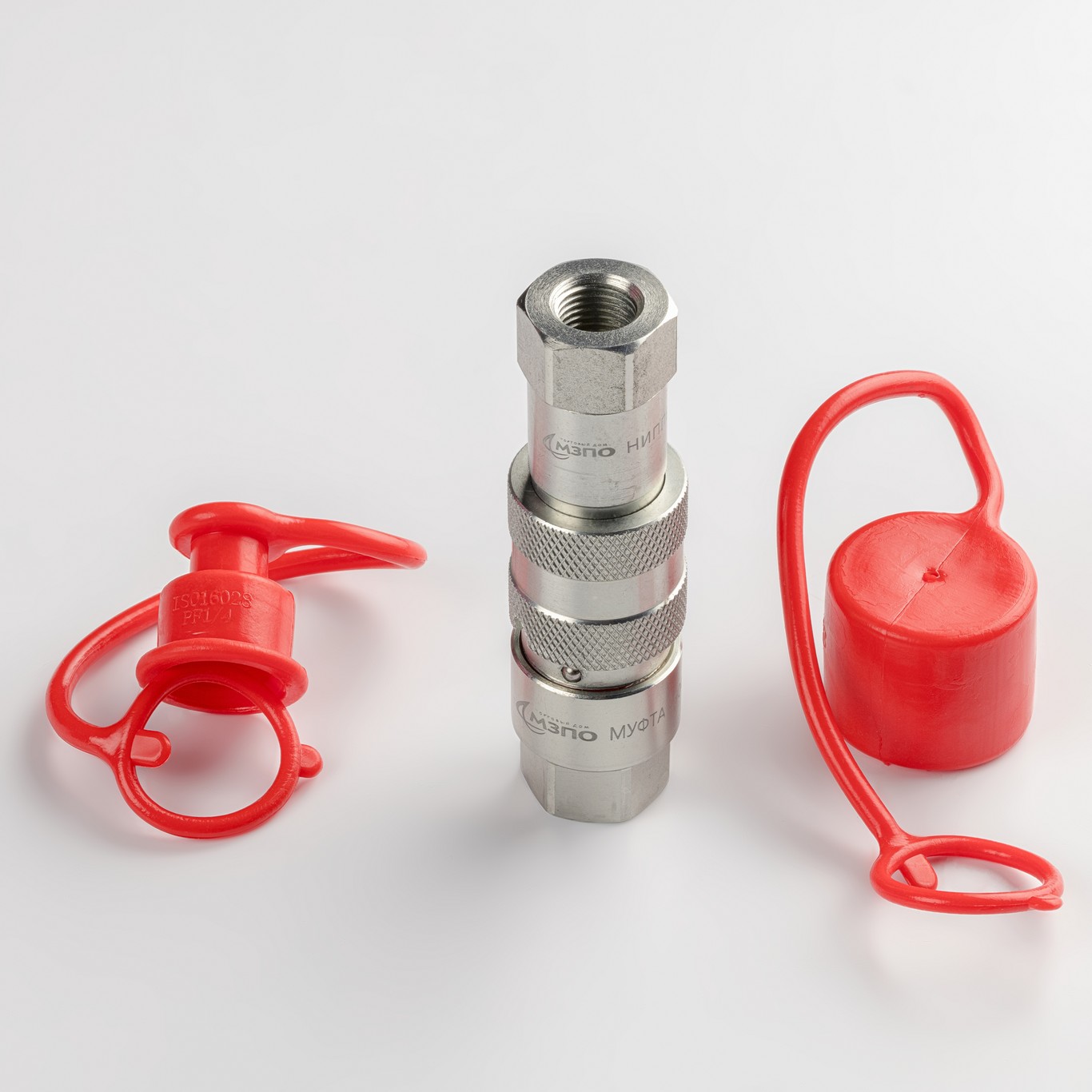

Данное соединение является техническим аналогом систем LSQ-FF-02SF-G1/4, Parker FEM, STUCCHI FIRG, Aeroquip FD89 и Hansen FF. Поставляется в комплекте с защитными заглушками для предотвращения загрязнения рабочей полости в разомкнутом состоянии.
