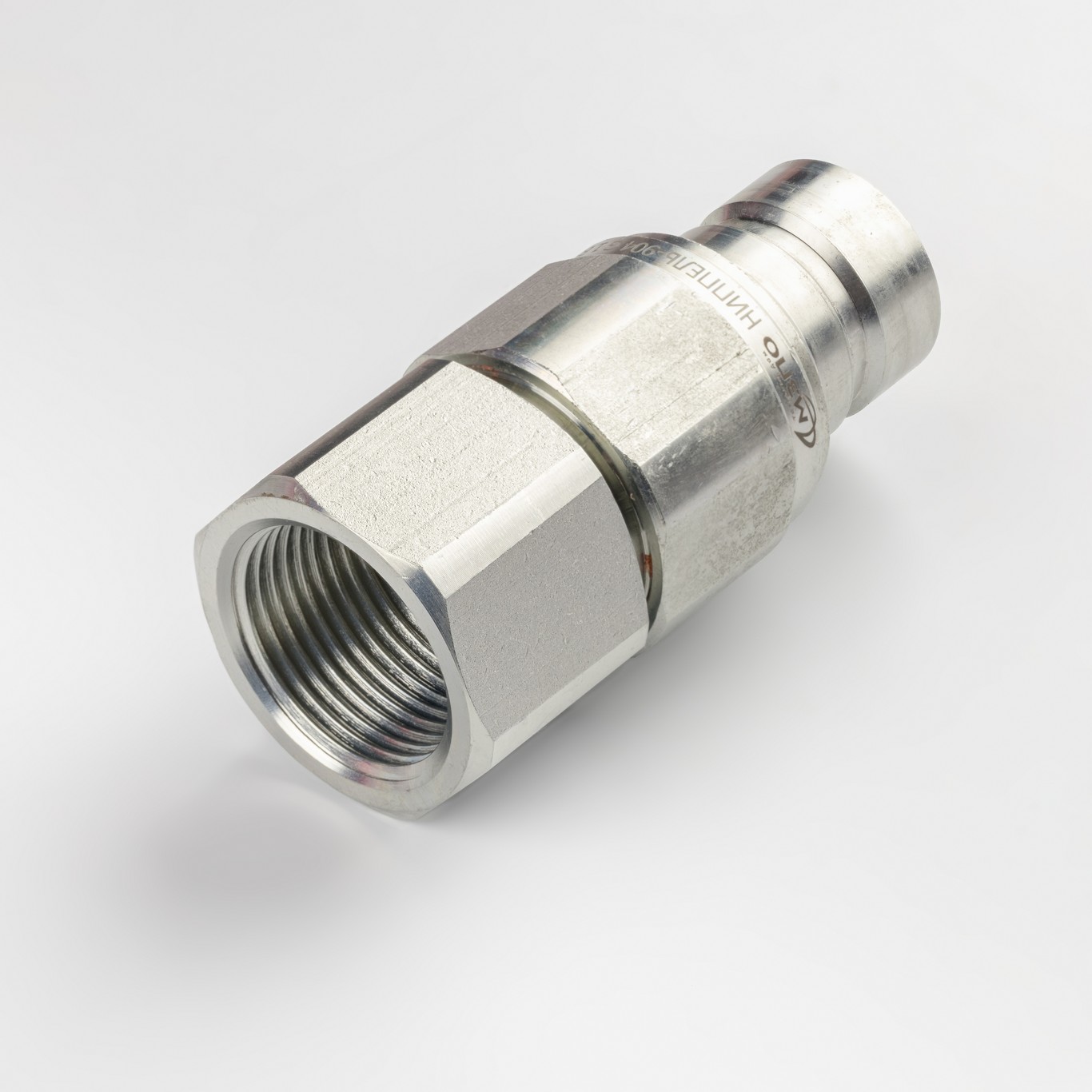

Техническое описание быстроразъемного соединения (ниппель)

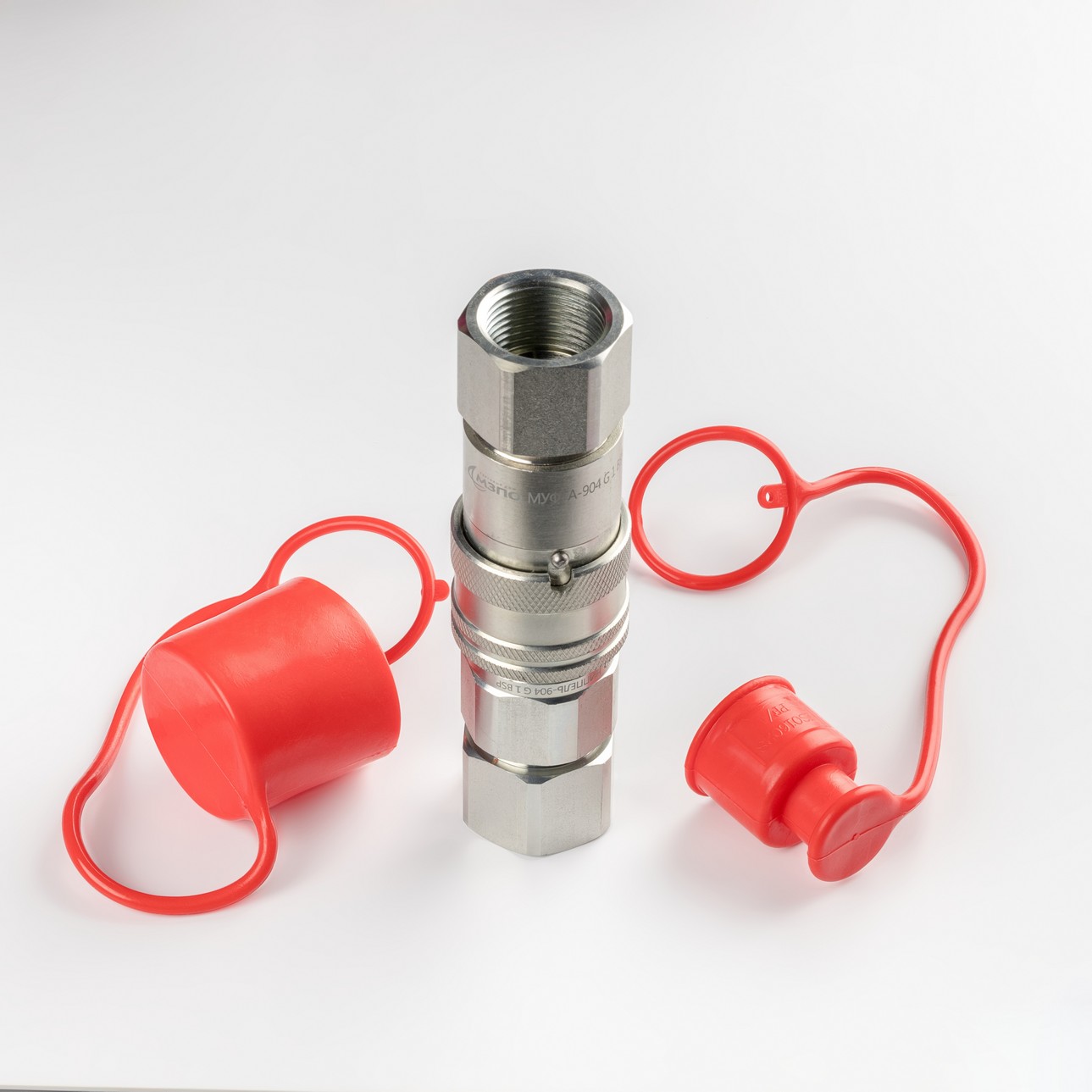

Быстроразъемное соединение (БРС) серии YH-904 конструкции Flat Face (плоский торец) предназначено для оперативной коммутации гидравлических линий высокого давления. Конструктивное исполнение соответствует международному стандарту ISO 16028 и отвечает требованиям ГОСТ Р 52276-2004 в части параметров взаимозаменяемости и методов испытаний гидравлических соединительных устройств.
Технические характеристики и конструктивные особенности:
- Клапанная система: Плоский клапан (Flat Face) минимизирует утечки рабочей жидкости при рассоединении и исключает попадание воздуха в гидросистему при подключении.
- Механическая прочность: Изделие рассчитано на номинальное рабочее давление до 350 бар. Ресурс эксплуатации составляет не менее 5000 циклов механических соединений.
- Материалы и защита: Корпус выполнен из высокопрочной стали с антикоррозийным цинковым покрытием толщиной 8 микрон.
- Система уплотнений: Основное уплотнение — бутадиен-нитрильный каучук (NBR) с твердостью 80-90 по Шору; стопорное уплотнение — политетрафторэтилен (ПТФЭ/фторопласт), что обеспечивает герметичность в температурном диапазоне от -30 до +100 °С.
- Совместимость: Резьбовое присоединение G1. Изделие является полным техническим аналогом систем Parker FEM, STUCCHI FIRG и Aeroquip FD89.
Данное БРС применяется в гидросистемах дорожно-строительной, сельскохозяйственной и промышленной техники, где требуется чистота процесса подключения и высокая надежность при пульсирующих нагрузках.
