Техническое описание быстроразъемного соединения (БРС)

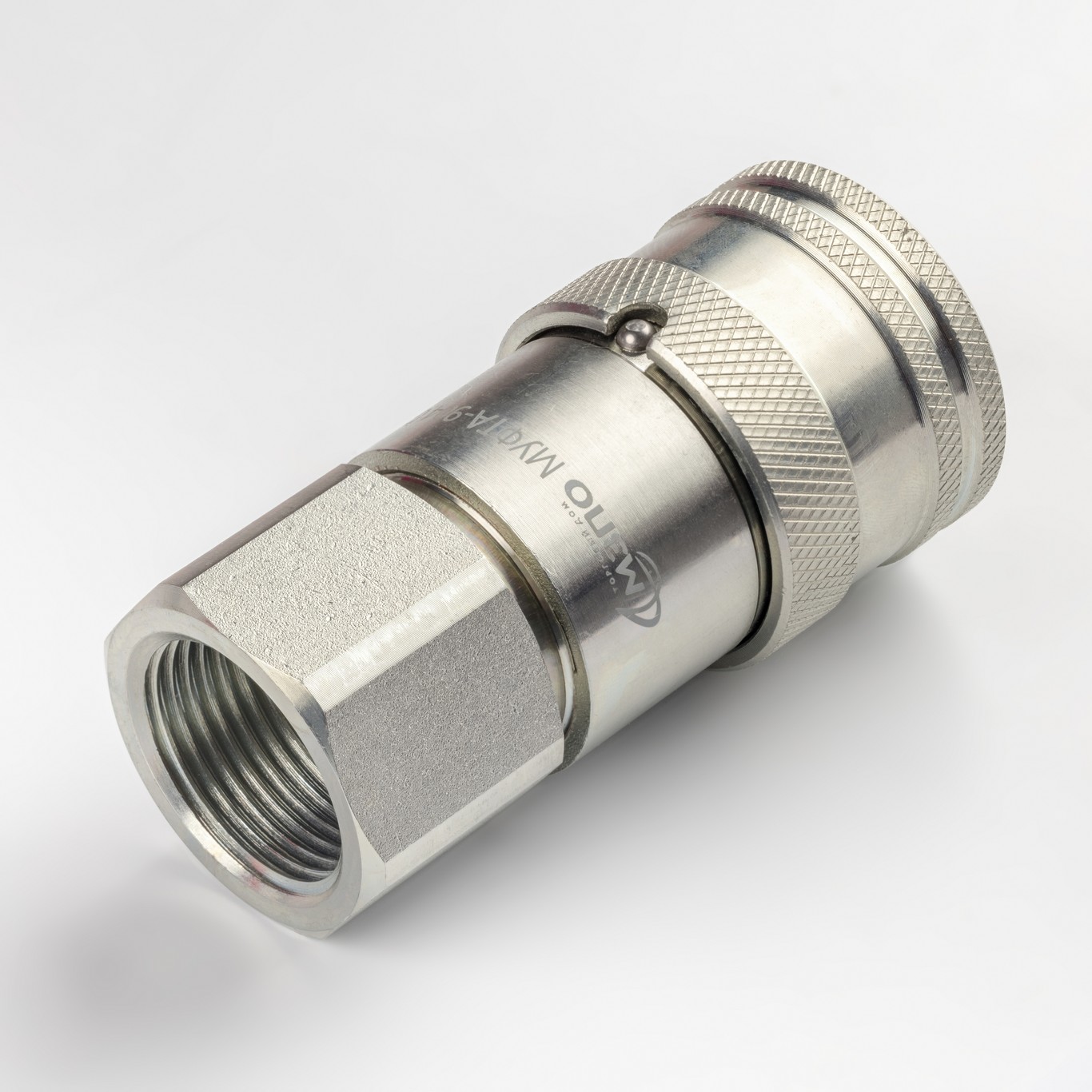

Быстроразъемное соединение (муфта) серии YH-904 (Flat Face) спроектировано в соответствии с международным стандартом ISO 16028 и отвечает требованиям ГОСТ Р 52276-2004. Конструкция с плоским торцом (Flat Face) обеспечивает минимальный уровень утечек рабочей жидкости при рассоединении и предотвращает попадание воздуха в гидравлическую систему при подключении.
Технические характеристики и эксплуатационные параметры:
- Тип резьбового соединения: G1 (трубная цилиндрическая резьба).
- Рабочее давление: Номинальное давление эксплуатации составляет до 350 бар.
- Температурный диапазон: Стабильное функционирование в интервале от -30 °С до +100 °С.
- Материалы и защита: Корпус выполнен из высокопрочной стали с антикоррозийным цинковым покрытием толщиной 8 микрон.
- Система уплотнений: Основное уплотнение — бутадиен-нитрильный каучук (NBR) с твердостью 80-90 по Шору; стопорное уплотнение выполнено из ПТФЭ (фторопласта) для повышения износостойкости.
- Ресурс: Расчетное количество циклов механических соединений составляет не менее 5000 итераций.
Данное изделие предназначено для оперативной сборки и разборки гидролиний без использования специализированного инструмента. Соответствие ГОСТ 28338-89 по параметрам условных проходов гарантирует совместимость с гидравлическими узлами промышленного и мобильного назначения. В комплект поставки включены защитные заглушки для предотвращения загрязнения рабочей полости в разомкнутом состоянии.
