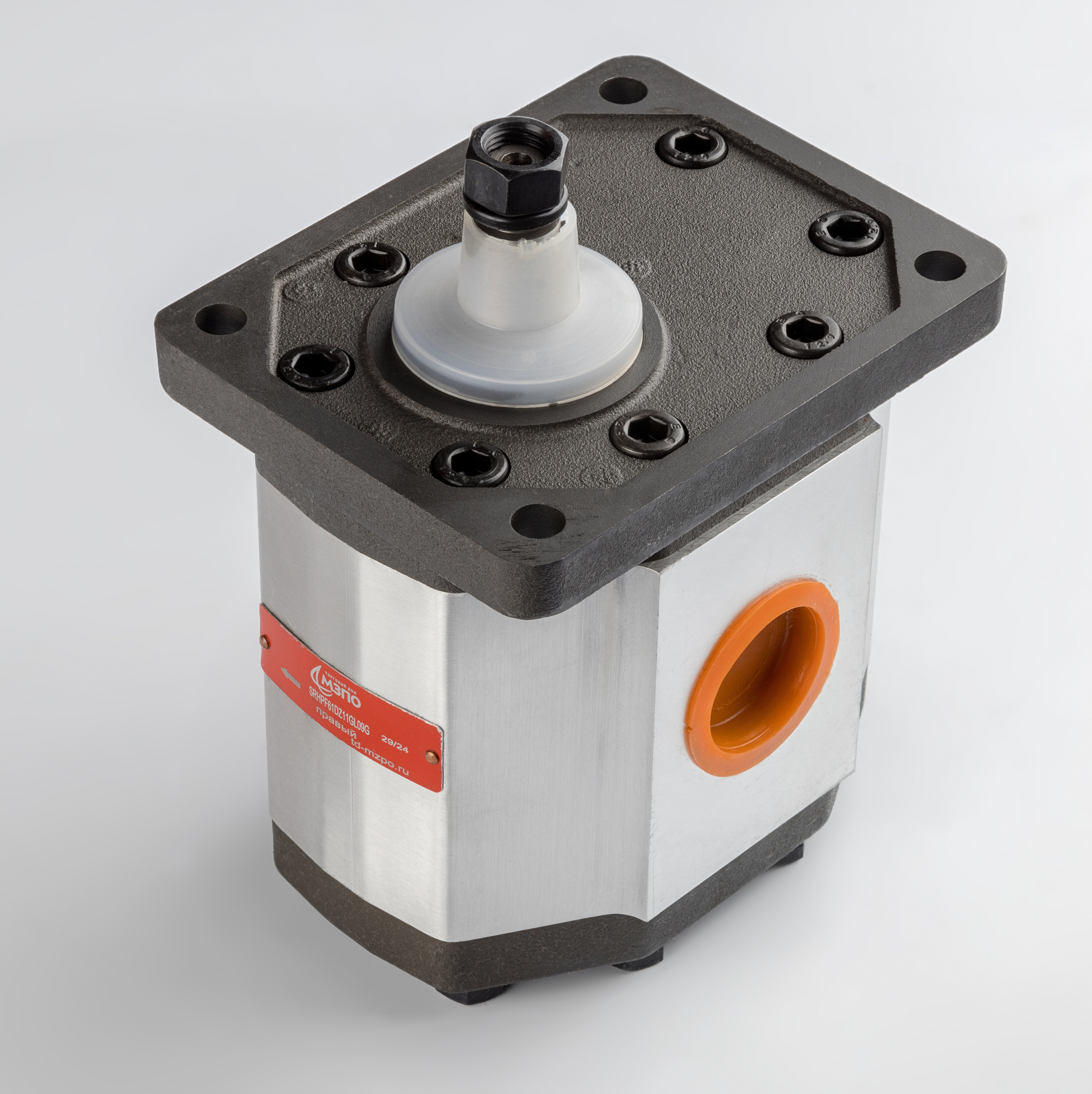

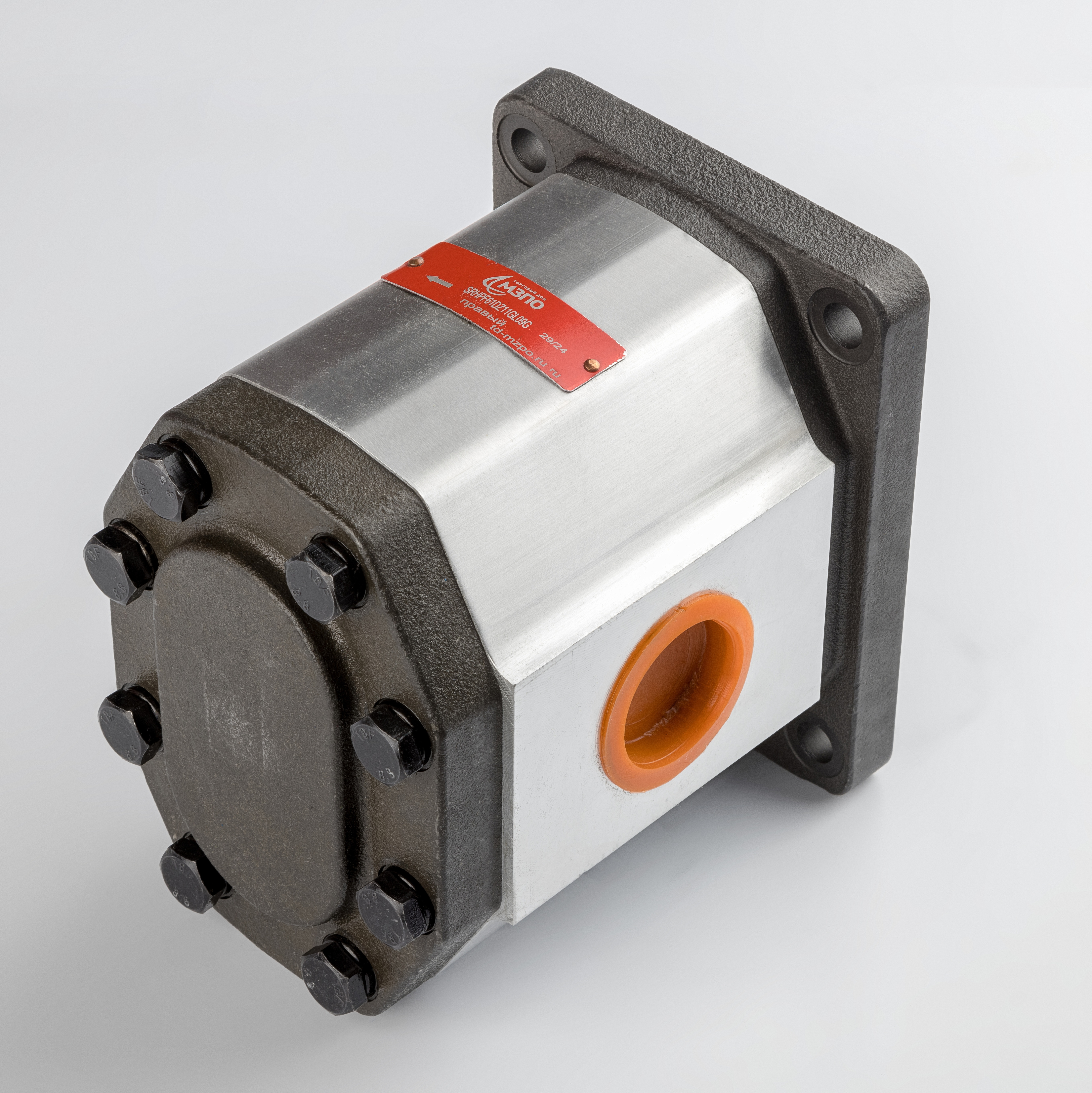

Техническое описание шестеренного насоса Группы 3
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат эксплуатируется в составе гидросистем мобильной техники и стационарных установок, обеспечивая нагнетание минеральных масел с кинематической вязкостью, соответствующей эксплуатационным нормам.
Технические характеристики и эксплуатационные параметры:
- Рабочий объем: 61 см³/об, что обеспечивает стабильную подачу при различных режимах работы.
- Давление: Номинальное рабочее давление составляет 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Скоростной режим: Частота вращения вала варьируется в диапазоне от 500 до 2800 об/мин.
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
- Присоединительные порты: Входное отверстие с резьбой G 1-1/4", выходное — G 1".
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и ГОСТ 12.2.086-83 (Гидроприводы объемные и системы смазочные. Общие требования безопасности к монтажу, испытаниям и эксплуатации).
Конструктивные особенности:
Корпус насоса выполнен из высокопрочного алюминиевого сплава, что обеспечивает оптимальное сочетание массы (10,3 кг) и прочности. Прецизионное исполнение шестерен минимизирует уровень шума и пульсации давления в системе.
