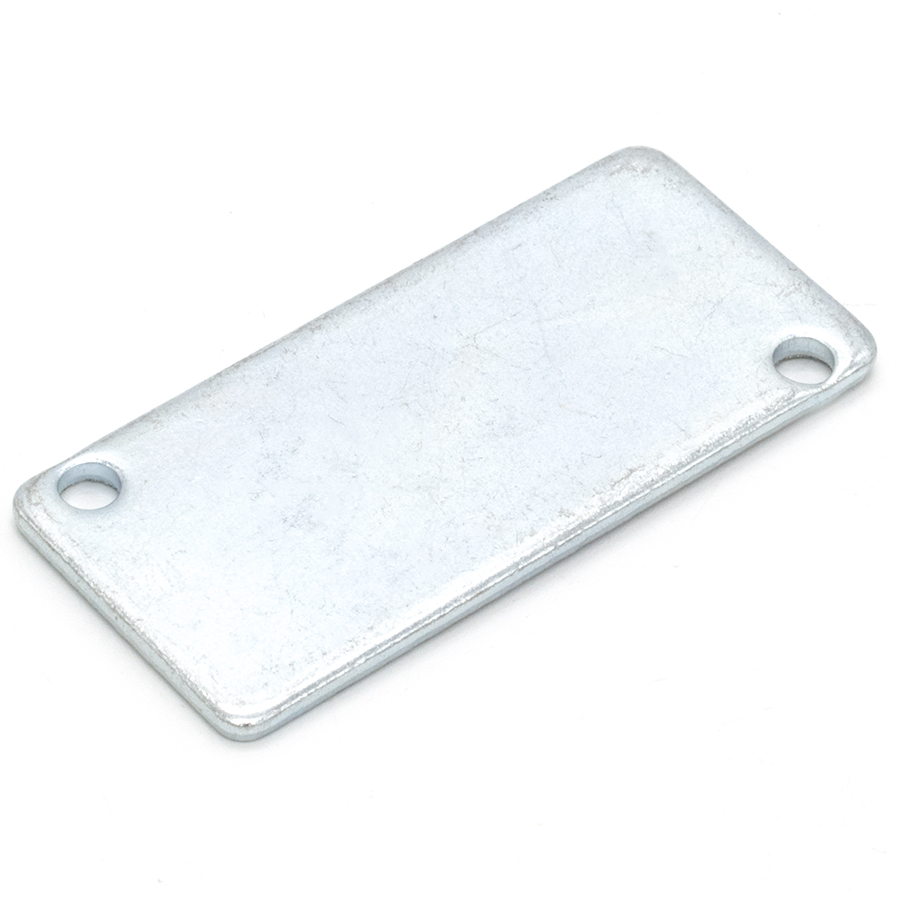

Техническое описание заглушки для пневмоплиты серии 200BP
Заглушка модели 200BP предназначена для герметизации неиспользуемых позиций (станций) на многоместных пневматических плитах (коллекторах). Применение данного компонента позволяет сохранять целостность пневматической системы и поддерживать необходимое рабочее давление при неполной комплектации пневмоострова распределителями.
Технические характеристики и эксплуатационные параметры:
- Назначение: Изоляция каналов питания и выхлопа пневматических коллекторов.
- Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием.
- Совместимость: Пневмоплиты серий 200M и аналогичные групповые основания.
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм).
- Соответствие стандартам: Изделие изготовлено с учетом требований ГОСТ 15150-69 (исполнение по категориям размещения) и ГОСТ 12.2.101-84 (пневмоприводы, общие требования безопасности к конструкции).
Монтаж заглушки осуществляется посредством винтового соединения через уплотнительную прокладку, что обеспечивает класс герметичности, соответствующий промышленным стандартам пневмоавтоматики.
